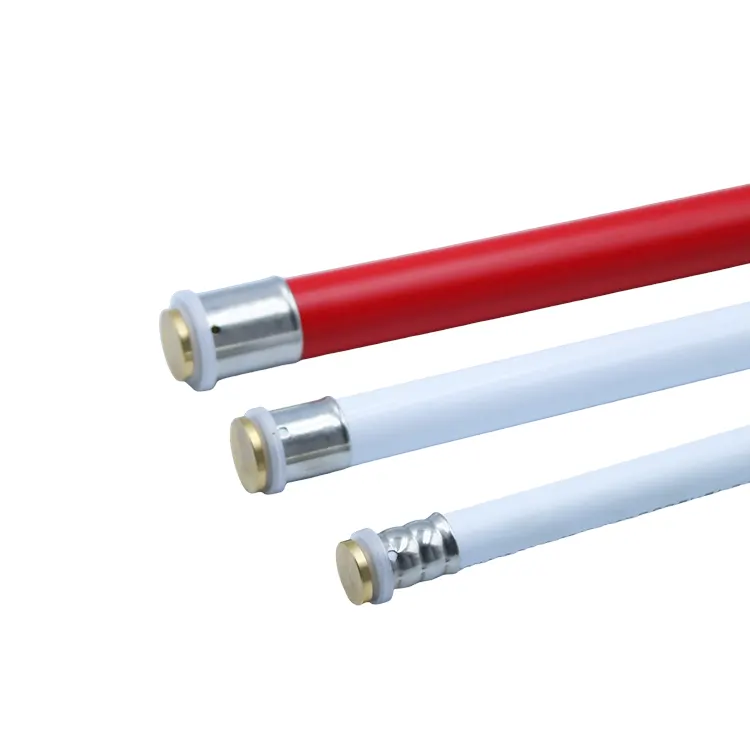

Lorsqu'un système de tuyauterie nécessite un moyen sécurisé pour fermer une extrémité de tuyau ouverte, leBouchon d'arrêt de tuyau en laiton à ajustement serrédepuisHuitongfournit une solution pratique de presse à froid. Fabriqué en laiton DZR et conçu pour une installation sans soudure, il peut sceller les tuyaux en cuivre et en acier inoxydable à paroi mince pour l'alimentation en eau, le chauffage par le sol, les modifications CVC, les tests de pression et d'autres applications de fluides à basse pression.
Résumé de l'article :Un composant d'étanchéité d'extrémité de tuyau fiable doit fournir une étanchéité fiable, une compatibilité matérielle appropriée, une installation efficace et des performances stables dans le temps. Ce guide explique comment fonctionnent les bouchons d'arrêt à pression, pourquoi les joints en laiton DZR et EPDM sont importants, où ils peuvent être utilisés, comment les sélectionner et les installer, et ce que les acheteurs doivent évaluer lors de l'achat de raccords de tuyauterie en laiton.
Table des matières
- Qu'est-ce qu'un bouchon d'arrêt de tuyau en laiton à ajustement serré ?
- Comment fonctionne un bouchon d'arrêt à pression ?
- Quelles fonctionnalités sont les plus importantes ?
- Où peut-il être utilisé ?
- Comment le scellement par pression se compare-t-il aux méthodes traditionnelles ?
- Comment les acheteurs doivent-ils sélectionner le bon bouchon d’arrêt ?
- Quelles sont les principales étapes d’installation ?
- Comment maintenir les performances d’étanchéité ?
- Foire aux questions
Qu'est-ce qu'un bouchon d'arrêt de tuyau en laiton à ajustement serré ?
Un bouchon d'arrêt de tuyau à ajustement serré est un raccord spécialisé conçu pour fermer et sceller l'extrémité d'un tuyau sans recourir à un filetage conventionnel ou à une soudure à chaud. Au lieu de créer un raccord fileté, le raccord est inséré dans le tuyau préparé et fixé à l'aide d'un outil de pressage dédié.
Le corps en laiton offre une résistance mécanique, tandis que la structure d'étanchéité crée une interface étanche aux fluides entre le raccord et le tuyau. Huitong décrit son modèle comme utilisantLaiton résistant à la dézincification (DZR), un usinage de précision et une structure d'étanchéité à haute résistance pour les applications de tuyauterie en cuivre et en acier inoxydable.
Cette construction rend le raccord particulièrement utile lorsqu'un installateur doit isoler une section de tuyau, fermer une dérivation inutilisée, préparer un système pour des tests de pression ou terminer définitivement un tronçon de tuyau.
Comment fonctionne un bouchon d'arrêt à pression ?
Le principe de fonctionnement est relativement simple : le bouchon est positionné à l'intérieur de l'extrémité du tuyau préparé et un outil de presse applique une force mécanique contrôlée pour créer une connexion sécurisée. L'élément d'étanchéité est comprimé contre la surface du tuyau pour établir l'interface d'étanchéité.
Contrairement à la soudure, l’installation ne nécessite pas de flamme nue ni de processus de chauffage. Cette approche de presse à froid peut simplifier le travail dans les bâtiments occupés, les espaces techniques confinés, les projets de rénovation et les applications où le travail à chaud n'est pas souhaitable.
Étapes clés du processus de connexion
- Coupez proprement le tuyau à la longueur requise.
- Retirez les bavures et nettoyez la surface du tuyau.
- Vérifiez que le raccord et l'élément d'étanchéité ne sont pas contaminés ou endommagés.
- Insérez le bouchon d'arrêt dans la position d'installation spécifiée.
- Utilisez l'outil de presse compatible et le profil de mâchoire correct.
- Inspectez la connexion terminée avant la mise en service.
- Effectuer le test de pression ou de fuite requis selon les spécifications du projet.
Une préparation correcte est importante car même un raccord de haute qualité ne peut pas compenser une extrémité de tuyau endommagée, une profondeur d'insertion incorrecte, une surface d'étanchéité contaminée ou une opération de pressage mal exécutée.
Quelles fonctionnalités sont les plus importantes ?
Lors de l’évaluation d’un bouchon d’arrêt de tuyau en laiton, les acheteurs doivent regarder au-delà de la forme de base du raccord. La sélection des matériaux, la technologie d'étanchéité, la précision dimensionnelle, la méthode d'installation et la compatibilité des applications influencent toutes les performances finales d'un raccordement de tuyauterie.
| Fonctionnalité | Pourquoi c'est important | Avantage typique |
|---|---|---|
| Corps en laiton DZR | Améliore la résistance à la corrosion liée à la dézincification | Prend en charge un service à long terme dans des systèmes d’eau appropriés |
| Élément d'étanchéité EPDM | Crée l'interface d'étanchéité entre le raccord et le tuyau | Aide à réduire les fuites lorsqu’il est correctement installé |
| Structure à ajustement serré | Utilise un pressage mécanique plutôt qu'un filetage ou une soudure | Installation rapide et sans soudure |
| Usinage de précision | Contrôle les dimensions et interfaces critiques des raccords | Prend en charge un assemblage et une compatibilité cohérents |
| Conception compacte d'étanchéité d'extrémité | Termine le tuyau sans nécessiter un assemblage fileté étendu | Utile dans les zones d'installation confinées |
Pourquoi le laiton DZR est-il important ?
La dézincification est une forme de corrosion qui peut affecter certains alliages de laiton dans des conditions environnementales spécifiques. Le laiton DZR est développé pour offrir une résistance améliorée à ce type de corrosion. Pour les composants de plomberie et de contrôle des fluides, une sélection appropriée du laiton peut donc contribuer à des performances de raccord plus durables.
Pourquoi l'élément d'étanchéité est-il important ?
L'élément d'étanchéité est l'une des parties les plus critiques d'une connexion par pression. Un joint correctement positionné fonctionne avec la géométrie du tuyau et du raccord pour empêcher le fluide de passer à travers le raccordement. Les performances réelles dépendent de facteurs tels que la compatibilité des matériaux, la qualité de l'installation, la température, la pression et les caractéristiques du fluide transporté.
Où peut-il être utilisé ?
Un bouchon d'arrêt de tuyau en laiton à ajustement serré est particulièrement utile dans les systèmes où un joint d'extrémité de tuyau fiable est requis sans effectuer de travail à chaud. Huitong positionne ce type de raccord pour plusieurs scénarios pratiques de tuyauterie de fluide.
Les domaines d'application courants comprennent :
- Approvisionnement en eau potable et générale :Les applications appropriées peuvent inclure la fermeture de sections inutilisées ou terminées de conduites d'eau compatibles.
- Chauffage au sol :Les circuits de canalisations peuvent nécessiter une étanchéité sécurisée des extrémités lors de l'installation, de la modification, des tests ou de la configuration du système.
- Modification CVC :Les projets de rénovation peuvent nécessiter l'isolation de sections de canalisations anciennes ou redondantes sans procédures de travail à chaud approfondies.
- Test de pression :Un bouchon d'extrémité de tuyau peut aider à fermer temporairement des sections d'un réseau de canalisations lors de tests contrôlés.
- Conduites de fluides basse pression :Le raccord peut être envisagé lorsque le matériau du tuyau, la pression, la température et les spécifications de connexion sont compatibles.
L'adéquation de l'application doit toujours être vérifiée par rapport à la documentation technique du raccord, aux dimensions des tuyaux, à la pression du système, à la température, au fluide et aux normes locales applicables.
Comment le scellement par pression se compare-t-il aux méthodes traditionnelles ?
Les méthodes traditionnelles d'étanchéité des extrémités de tuyaux peuvent inclure des bouchons filetés, des capuchons soudés ou d'autres systèmes de fermeture mécaniques. La technologie Press-fit offre une autre approche d’installation axée sur l’assemblage mécanique à froid.
| Considération | Bouchon d'arrêt à pression | Bouchon fileté | Fermeture soudée |
|---|---|---|---|
| Méthode d'installation | Pressage mécanique | Engagement dans le fil de discussion | Assemblage par chaleur |
| Travaux à chaud requis | Non | Non | Oui |
| Vitesse d'installation | Généralement rapide | Modéré | Dépend de la préparation et du chauffage |
| Avantage typique | Installation rapide et propre | Méthode de connexion familière | Technique d’assemblage permanent établie |
| Considération clé | Nécessite des outils de presse compatibles | Nécessite des filetages et des joints compatibles | Nécessite un chauffage et une exécution contrôlés |
Cette comparaison ne signifie pas qu’une seule méthode de connexion soit universellement adaptée. Au lieu de cela, les ingénieurs et les installateurs doivent sélectionner la méthode en fonction du matériau du tuyau, des conditions de fonctionnement, de l'environnement d'installation, des normes applicables et des exigences de maintenance.
Comment les acheteurs doivent-ils sélectionner le bon bouchon d’arrêt ?
Pour les projets d'ingénierie et les achats en gros, la sélection du raccord approprié doit commencer par la compatibilité technique plutôt que par le seul prix. Une évaluation systématique peut réduire les problèmes d’installation et simplifier la gestion des stocks.
1. Confirmez le matériau du tuyau
Déterminez si le pipeline existant utilise du cuivre, de l’acier inoxydable ou un autre matériau compatible. Le raccord doit être spécifiquement conçu et approuvé pour le type de tuyau prévu.
2. Vérifiez les dimensions des tuyaux
Le diamètre extérieur du tuyau et les caractéristiques des parois sont des paramètres de sélection essentiels. Même de petites différences dimensionnelles peuvent affecter les performances d’insertion, de pressage et d’étanchéité.
3. Vérifiez les conditions de fonctionnement
Tenez compte de la pression de service, de la plage de température, du type de fluide et de l’environnement de service attendu avant de passer une commande.
4. Évaluer l’équipement d’installation
Confirmez que l'équipe d'installation a accès à un outil de presse compatible et au profil de mâchoire approprié pour le système de raccord sélectionné.
5. Examiner les capacités de contrôle qualité
Pour les commandes en gros ou de projet, les acheteurs doivent évaluer la traçabilité des matériaux, l'inspection dimensionnelle, les tests de pression, la cohérence de la production et la disponibilité de la documentation.
Huitong déclare que ses opérations de fabrication comprennent des équipements d'usinage et de test CNC, tandis que sa gamme de produits est basée sur des matériaux en laiton DZR. La société déclare également les certifications ISO 9001 et KC et prend en charge la personnalisation OEM/ODM pour les produits applicables.
Quelles sont les principales étapes d’installation ?
Une installation correcte est essentielle pour obtenir les performances d’étanchéité souhaitées d’un raccord à pression. Même si les procédures exactes doivent suivre les instructions du fabricant, le flux de travail suivant fournit une référence générale utile.
- Préparez le tuyau :Coupez le tuyau d'équerre et éliminez les bavures.
- Nettoyer la surface :Éliminez la saleté, les particules métalliques, l'huile et autres contaminants.
- Inspectez le raccord :Vérifiez le corps en laiton et l'élément d'étanchéité pour détecter tout dommage visible.
- Positionner la fiche :Insérez le raccord à la profondeur spécifiée.
- Appuyez sur la connexion :Appliquez la bonne configuration d’outil et de mâchoire.
- Inspectez le joint :Vérifiez que l'opération de presse s'est déroulée correctement.
- Testez le système :Effectuez le test de pression ou de fuite applicable avant de mettre le pipeline en service.
Les installateurs ne doivent jamais remplacer un outil incompatible ou supposer qu'une force de pression excessive améliorera l'étanchéité. Suivre les instructions d'installation du fabricant du raccord est l'approche la plus sûre.
Comment maintenir les performances d’étanchéité ?
Bien que les raccords à pression soient conçus pour un service stable, un entretien adéquat du système reste important. Une inspection régulière peut aider à identifier les problèmes avant qu’ils ne se transforment en fuites plus importantes ou en problèmes opérationnels.
- Inspectez les connexions exposées pour détecter toute fuite ou humidité visible.
- Protégez les raccords des impacts mécaniques inutiles.
- Gardez la zone d’installation environnante propre lorsque cela est possible.
- Surveillez la pression et la température par rapport aux limites de conception du système.
- Enquêtez rapidement sur une perte de pression anormale ou une humidité inexpliquée.
- Utilisez des raccords de remplacement qui correspondent aux spécifications d'origine du tuyau et du raccordement.
Pour les installations plus importantes, les équipes de maintenance peuvent également conserver des enregistrements des spécifications de montage, des dates d'installation, des résultats des tests de pression et des activités de remplacement. Cela crée une traçabilité utile pour les futurs travaux de service.
Foire aux questions
À quoi sert un bouchon d'arrêt de tuyau en laiton à ajustement serré ?
Il est utilisé pour fermer et sceller l'extrémité des tuyaux compatibles. Les applications typiques incluent l'approvisionnement en eau, le chauffage par le sol, la modification CVC, la terminaison d'extrémité de tuyau et les applications de tests de pression contrôlée.
Un bouchon d'arrêt à pression peut-il être installé sans soudure ?
Oui. Sa méthode de connexion par pression à froid est conçue pour une installation sans soudure, à condition que le tuyau, le raccord et l'outil de presse soient compatibles et que la procédure d'installation du fabricant soit respectée.
Quel matériau est utilisé pour le bouchon d'arrêt de Huitong ?
Huitong décrit son bouchon d'arrêt de tuyau en laiton à ajustement serré comme utilisant du laiton résistant à la dézincification, combiné à une structure d'étanchéité à haute résistance. Le raccord est conçu pour les applications compatibles de tuyaux en cuivre et en acier inoxydable à paroi mince.
Le raccord est-il adapté aux systèmes d'eau potable ?
Il peut être envisagé pour les applications d'eau potable lorsque la configuration spécifique du produit, le matériau d'étanchéité, la composition du laiton, les certifications et les exigences réglementaires locales sont tous adaptés. Les acheteurs doivent confirmer l’approbation applicable avant utilisation.
Peut-il être utilisé pour des tests de pression temporaires ?
Oui, Huitong identifie les tests de pression temporaires comme l'un des cas d'utilisation prévus. Cependant, la pression d'essai et la procédure d'essai doivent rester dans les limites spécifiées du raccord et du système de canalisations.
Que doivent confirmer les acheteurs avant de commander ?
Au minimum, confirmez le matériau du tuyau, le diamètre extérieur, l'épaisseur de paroi le cas échéant, la pression de fonctionnement, la température, le fluide fluide, la norme de connexion, la quantité requise et la compatibilité avec l'outil d'installation. Pour les projets en vrac, des dessins techniques et une documentation qualité doivent également être demandés si nécessaire.
Choisissez une solution fiable d’étanchéité d’extrémité de tuyau
Un bouchon d'arrêt de tuyau bien conçu peut simplifier la terminaison du tuyau tout en assurant une étanchéité fiable et une installation efficace. La combinaison de la construction en laiton DZR, des interfaces usinées avec précision, de la technologie d'étanchéité et de l'installation par pression à froid fait du bouchon d'arrêt de tuyau en laiton à ajustement serré une option pratique pour les applications compatibles d'eau, de chauffage, de CVC et de fluides à basse pression.
Pour les distributeurs, les entrepreneurs, les intégrateurs de systèmes et les acheteurs en ingénierie, la sélection des produits doit être basée sur la compatibilité dimensionnelle, les conditions de fonctionnement, les exigences d'installation, la qualité des matériaux et les capacités de fabrication des fournisseurs. Huitong fournit des raccords de tuyauterie en laiton et des composants de contrôle des fluides avec une fabrication en usine, un support R&D, des capacités de contrôle qualité et des options OEM/ODM pour les projets qualifiés.
Vous recherchez une solution d’étanchéité d’extrémité de tuyau en laiton adaptée à votre projet ?Examinez les spécifications du bouchon d'arrêt de tuyau en laiton à ajustement serré, confirmez les exigences de votre tuyau et de votre application, etContactez-nouspour les détails du produit, l’assistance technique, les options de personnalisation et un devis pour votre commande.
