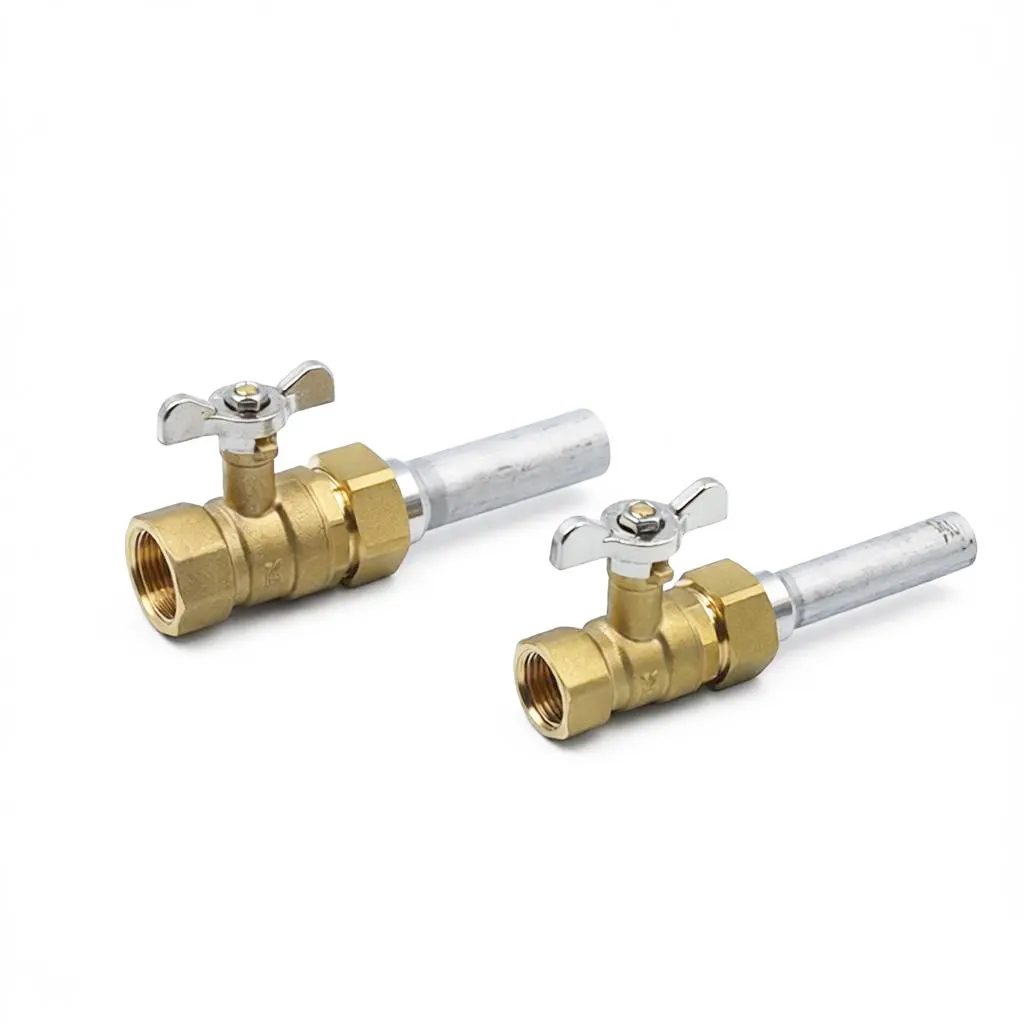

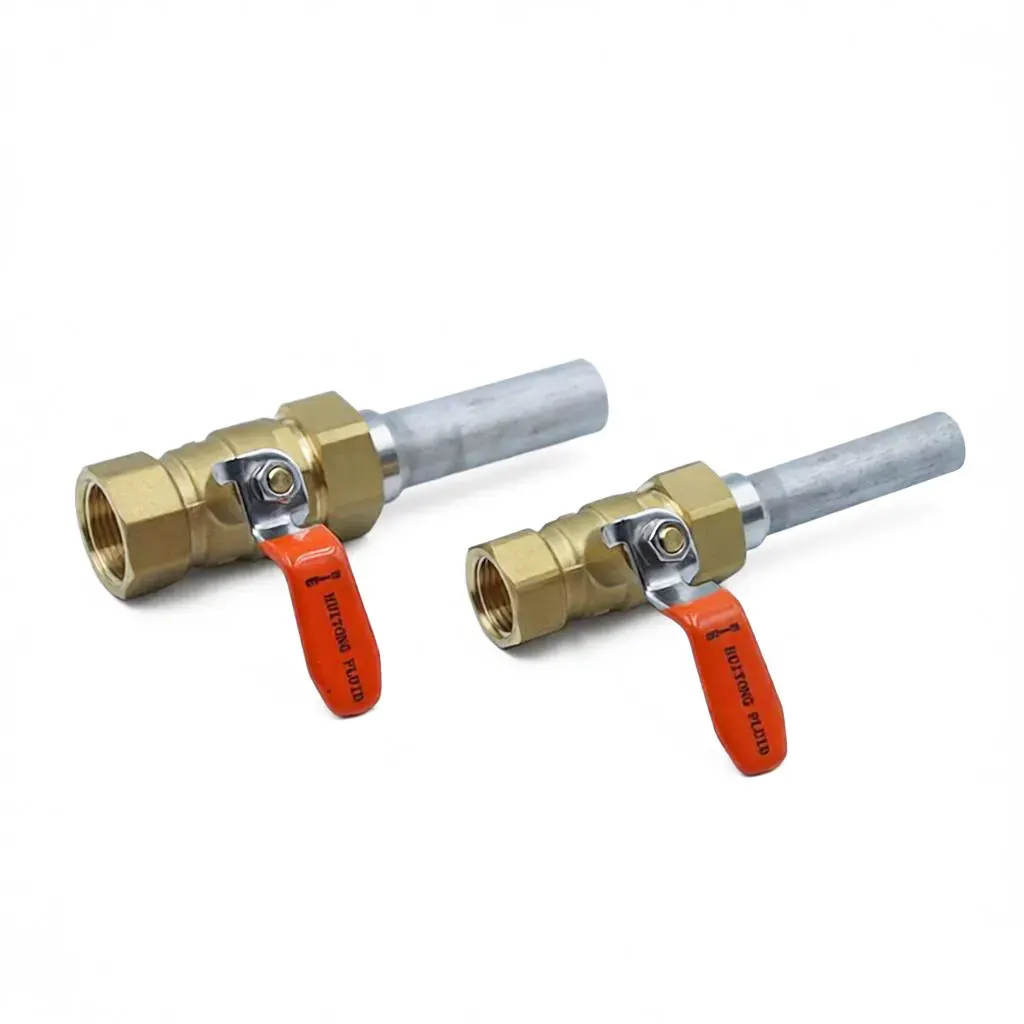

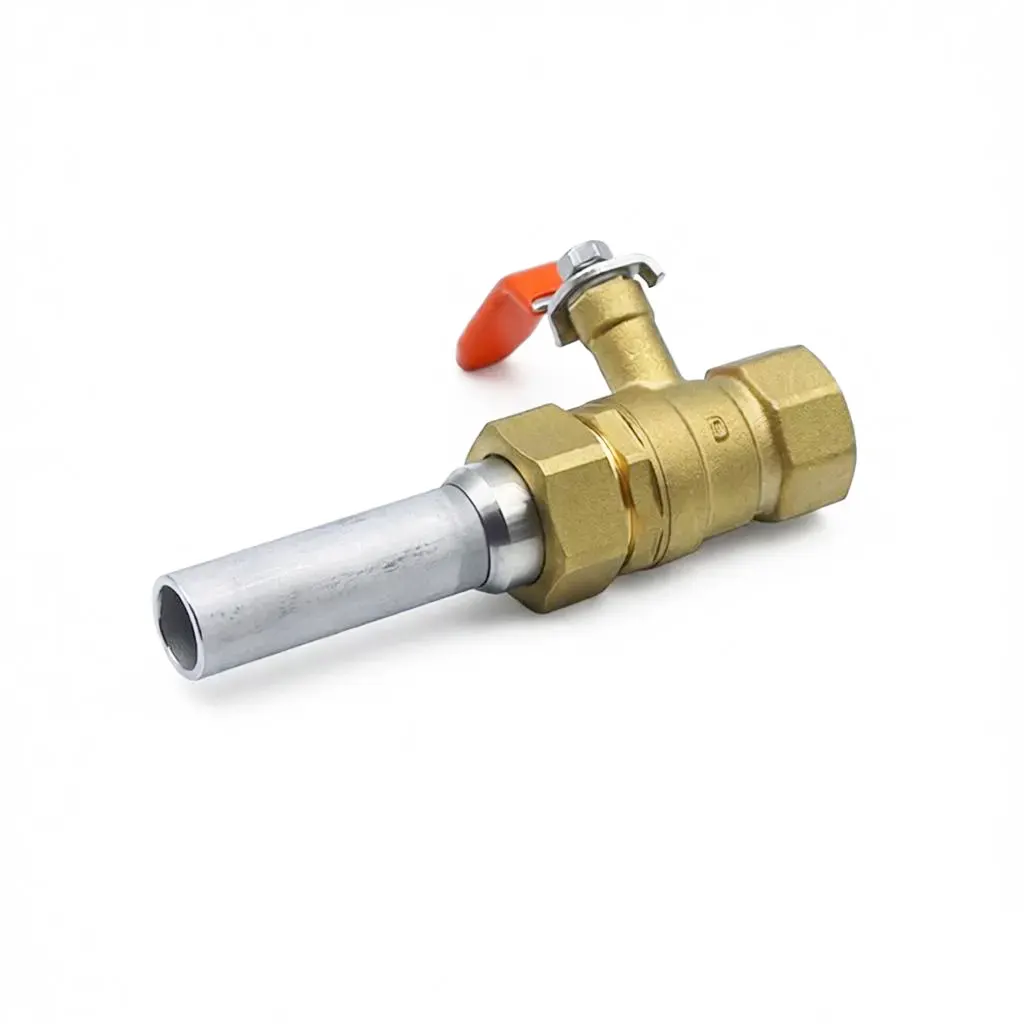

Robinet à tournant sphérique en laiton à filetage femelle à souder pour tube étendu

Les robinets à tournant sphérique à souder à tube court standard laissent souvent un espace de travail insuffisant pour le brasage sur site, ce qui entraîne des problèmes tels qu'une mauvaise fusion des soudures, des joints froids et des infiltrations d'eau. Parallèlement, les vannes à souder à filetage mâle standard ne peuvent pas se connecter directement aux équipements dotés de ports à filetage femelle, ce qui nécessite des adaptateurs qui introduisent des points de fuite potentiels supplémentaires. Ce robinet à tournant sphérique en laiton à filetage femelle à soudure à tube étendu répond spécifiquement à ces deux problèmes concernant l'installation et la compatibilité de l'équipement. Un côté du corps de la vanne comporte un tube de soudage en cuivre étendu et intégré, offrant aux soudeurs suffisamment d'espace et réduisant considérablement le risque de défauts de soudage. L'autre côté est doté de filetages femelles de précision, permettant une connexion directe aux ports femelles des chaudières, des unités de climatisation centrales et des équipements de purification d'eau sans avoir besoin de raccords intermédiaires.

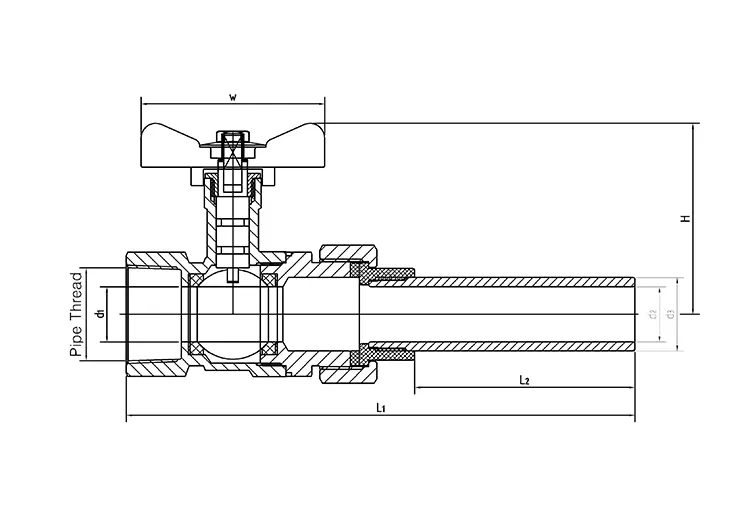

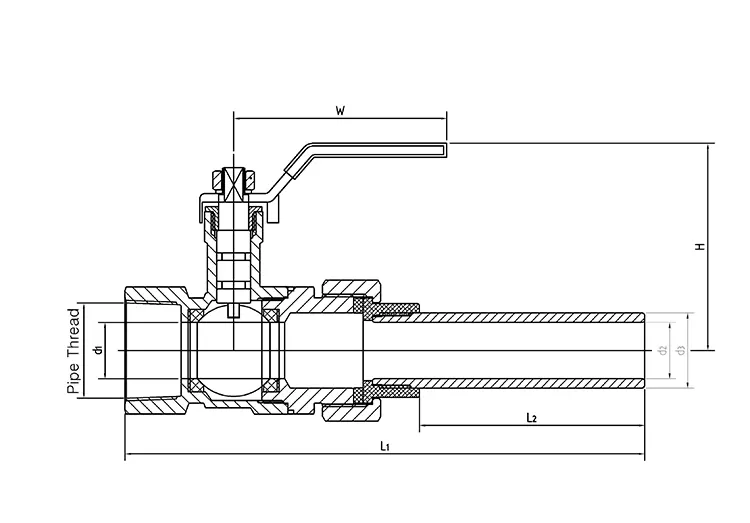

Paramètres techniques

Tube de soudage en cuivre étendu intégré

1. Tube de soudage étendu : par rapport aux extrémités de soudage courtes trouvées sur les modèles standard, le manchon en cuivre étendu intégré élargit considérablement l'espace de fonctionnement de la torche de soudage. Les soudeurs n'ont pas besoin de travailler dans des espaces exigus, ce qui permet d'obtenir des cordons de soudure uniformes et complets et d'éliminer efficacement les défauts d'origine humaine tels que les joints froids, la pénétration insuffisante et les points manqués.

2. Construction composite intégrée (laiton et cuivre) : le corps de la vanne et le tube de soudage en cuivre étendu sont fusionnés avec précision en usine. Les deux métaux sont hautement compatibles, garantissant qu'aucune corrosion galvanique ne se produit lors d'un cycle à long terme entre l'eau chaude et l'eau froide. Le joint soudé est exempt de risques de délaminage ou de fissuration, garantissant des performances d'étanchéité stables pendant l'exploitation à long terme du pipeline.

3. Structure intégrée sans couture : le tube de soudage étendu et le corps de la vanne sont fusionnés de manière transparente, éliminant ainsi les joints ou les espaces où le tartre et les impuretés pourraient s'accumuler. Cela réduit le risque de blocage des canalisations et de corrosion localisée, ce qui rend la vanne adaptée aux applications de chauffage et de circulation d'eau continues toute l'année.

Filetages femelles de précision standard

1. Filetage femelle CNC de haute précision : les dimensions du filetage s'alignent sur les normes de l'industrie, permettant une connexion directe aux ports filetés femelles intégrés des chaudières, des unités de climatisation centrales et des équipements commerciaux de purification d'eau. Cela élimine le besoin d’acheter et d’installer des réducteurs ou des adaptateurs, réduisant ainsi les points de fuite potentiels dans la tuyauterie.

2. Étalonnage spécialisé de la coaxialité du filetage : la coaxialité du filetage est vérifiée individuellement avant de quitter l'usine, garantissant que l'axe du filetage s'aligne parfaitement avec le chemin d'écoulement du corps de la vanne. Cela évite les contraintes inégales ou le déplacement du joint lors du raccordement et minimise le risque de fuite au niveau du joint fileté sous le choc thermique dû à la pression de l'eau chaude et froide.

3. Compatibilité avec les raccords standard : les spécifications standardisées du filetage femelle, combinées à différentes tailles de tubes à souder en cuivre allongés, permettent une compatibilité avec des équipements de tuyauterie en cuivre de différents diamètres extérieurs. Cela simplifie la gestion des stocks pour les projets CVC en éliminant le besoin de stocker plusieurs catégories de produits.

Détails du produit

1. Corps de vanne en laiton forgé DZR épais sans plomb : la construction forgée à chaud garantit une épaisseur de paroi uniforme et une résistance à la pression supérieure par rapport aux corps moulés, permettant à la vanne de résister aux surtensions instantanées à haute pression pendant le démarrage et l'arrêt de la chaudière. Le matériau sans plomb répond aux normes d’hygiène, ce qui le rend adapté aux canalisations d’eau potable résidentielles et de purification d’eau commerciale.

2. Boule solide chromée avec sièges en PTFE épaissi : le robinet à tournant sphérique en laiton à filetage femelle à soudure à tube étendu présente une surface chromée et polie de précision qui est résistante à l'usure et au tartre. Les sièges en PTFE double face épais assurent un ajustement serré, obtenant une fuite nulle dans les sens d'écoulement avant et arrière ; la couche d'étanchéité résiste au durcissement et à la défaillance lors d'un cycle à haute température à long terme.

3. Tige anti-éruption renforcée : un mécanisme de verrouillage à la base de la tige absorbe les chocs dus aux surpressions soudaines des systèmes de chauffage par le sol ou d'eau chaude. Cela empêche la tige de s'éjecter ou la pulvérisation de fluides chauds, réduisant ainsi les risques de sécurité dans les salles mécaniques et les zones d'équipement.

Structure de flux et de contrôle

1. Cavité interne à passage intégral et sans restriction : l'intérieur de la vanne est exempt de saillies ou de zones mortes limitant le débit, ce qui entraîne une résistance à l'écoulement minimale. Cela évite les réductions de l'efficacité de l'échange thermique de la climatisation centrale ou les températures inégales dans les systèmes de chauffage par le sol, en maintenant pleinement le débit de conception du système et en réduisant la consommation d'énergie des pompes de circulation.

2. Poignée étendue à 90° facile à utiliser : la conception à longue poignée offre un couple fluide, ne nécessitant qu'une rotation de 90° pour basculer entre les positions complètement ouvertes et complètement fermées. Même lorsqu'elle est installée dans des espaces restreints, tels que des armoires de chauffage par le sol ou des espaces vides étroits dans une salle mécanique, la poignée reste dégagée par l'isolation ou la tôle, garantissant un fonctionnement sans effort et sans grippage.

3. Conception soudée pour une tuyauterie soignée et uniforme : après le brasage du tube de cuivre étendu, le corps de la vanne peut être entièrement enveloppé dans une isolation, ne laissant que la poignée exposée. Cela préserve l'intégrité de la structure globale d'isolation de la tuyauterie, ce qui donne une esthétique épurée pour les installations dissimulées (comme dans les plafonds suspendus ou les gaines de tuyauterie) et minimise les pertes de chaleur.

Inspection qualité dédiée en plusieurs étapes pour les raccords soudés

1. Analyse spectroscopique de pré-production des matières premières : Toutes les matières premières, y compris le corps de vanne en laiton et le tube de soudage en cuivre allongé, sont soumises à un contrôle spectroscopique de composition sur site. Quatre indicateurs de performance critiques sont vérifiés : la teneur en plomb, la résistance à la dézincification, la résistance aux températures élevées et la résistance à la corrosion, garantissant ainsi le rejet à la source des flans de qualité inférieure.

2. Inspection complète à 100 % des produits finis : chaque robinet à tournant sphérique en laiton à filetage femelle à soudure de tube étendu est soumis à trois tests standard : test de pression hydrostatique de la coque, test d'étanchéité à l'air/fuite à base de bulles et test de durabilité de 10 000 cycles. Ce processus filtre les défauts tels que les fuites de joint, les blocages opérationnels et les fissures du corps de vanne sous pression.

3. Deux contrôles différenciés spécialisés : Un ressuage est effectué sur le cordon de soudure du tube de cuivre rallongé pour détecter une porosité invisible ou des microfissures. De plus, des tests de pression séparés vérifient la coaxialité des filetages femelles et l'intégrité structurelle de la fusion tube-corps, garantissant ainsi un contrôle qualité pour les deux zones les plus sujettes aux fuites : le cordon de soudure et le raccord fileté.

4. Codage par lots complet pour une traçabilité de bout en bout : chaque produit est marqué au laser avec un code de lot unique, et les données de chaque étape (forgeage, soudage des tubes, usinage et inspection) sont archivées en permanence. Pour chaque expédition, nous fournissons des rapports spectroscopiques de matériaux, des certificats de conformité CE et des dossiers d'inspection des soudures, répondant à toutes les normes d'audit pour les appels d'offres pour les projets CVC, le dédouanement à l'étranger et l'acceptation finale du projet.

Services de support technique tout au long du cycle de vie

1. Conseils techniques spécialisés : une équipe technique professionnelle fournit des conseils individuels sur le contrôle de la température de brasage pour les tubes en cuivre rallongés, le réglage du couple pour les connexions filetées et les protocoles de dépannage pour les fuites de soudure et de filetage, réduisant ainsi le temps de reprise lors de la mise en service sur site.

2. Réponse après-vente rapide : nous proposons une consultation en ligne multilingue aux entrepreneurs en CVC et aux fabricants d'équipements du monde entier, répondant rapidement à des besoins tels que la sélection de modèles en fonction des conditions de fonctionnement, les demandes d'assemblage et les rapports de défauts, tout en assurant un suivi 24 heures sur 24 de l'avancement des commandes en gros.

3. Solutions personnalisées pour les projets de chauffage et d'approvisionnement en eau à grande échelle : Pour les commandes groupées impliquant un chauffage centralisé et une climatisation centrale commerciale, nous fournissons des plans de configuration personnalisés basés sur la disposition de la tuyauterie des salles mécaniques ; nous garantissons également un approvisionnement stable et à long terme en pièces d'usure OEM, telles que des sièges de soupape et des joints de remplacement, afin de garantir un support de maintenance fiable tout au long de la durée de vie du projet.

4. Garantie OEM de 12 mois : Une garantie standard de 12 mois s'applique à toute la gamme de robinets à tournant sphérique à tube allongé et à filetage femelle. Dans des conditions normales de cycle thermique, les problèmes tels que la fissuration des soudures, les fuites de filetage ou la défaillance des joints causés par les matières premières ou les processus de fabrication sont couverts par des réparations techniques et des pièces de rechange gratuites.

Scénarios d'application

1. Tuyauterie de climatisation centrale commerciale : Conçu pour s'adapter aux ports à filetage femelle des unités de climatisation, le tube allongé se connecte de manière transparente à la tuyauterie principale en cuivre de la salle mécanique. Le grand espace de soudage réduit les défauts d'installation sur site, tandis que la soudure robuste résiste aux fissures causées par les vibrations à long terme de l'unité, garantissant ainsi un échange thermique stable toute l'année.

2. Branches du collecteur de chauffage par le sol centralisé résidentiel : idéales pour les espaces confinés des armoires de chauffage par le sol, ces vannes sont dotées de poignées allongées pour un contrôle facile du débit. Le tube allongé permet une couverture complète de l'isolation après brasage aux tuyaux de chauffage en cuivre, minimisant ainsi les pertes de chaleur ; de plus, la maintenance des unités individuelles peut être effectuée sans modifier le raccord fileté de l'unité principale.

3. Tuyauterie d'entrée/sortie de chaudière à eau chaude commerciale : compatibles avec les sorties à filetage femelle de la chaudière, ces vannes résistent aux cycles thermiques et aux fluctuations de pression inhérentes au fonctionnement de la chaudière. La conception sans soudure et à tube allongé empêche l'accumulation de tartre à haute température, réduisant ainsi la fréquence de nettoyage requis des pipelines.

4. Systèmes de tuyauterie commerciale centralisés en cuivre pour eau purifiée pour centres commerciaux et hôtels : le corps de vanne forgé sans plomb est conforme aux normes de sécurité de l'eau potable. L'extension du tube en cuivre permet un brasage propre et hygiénique et se connecte directement à l'unité principale de purification de l'eau sans adaptateurs supplémentaires, ce qui la rend idéale pour une circulation continue et à long terme de l'approvisionnement en eau commerciale.

FAQ

Q1 : Quels avantages le robinet à tournant sphérique en laiton à filetage femelle à soudure de tube étendu offre-t-il par rapport aux robinets à tube court standard ?

R : Avec les extrémités de soudage courtes standard, l'espace limité rend la manœuvre des torches de soudage difficile ; les soudeurs débutants sont souvent confrontés à une pénétration peu profonde ou à une fusion incomplète d'un côté, ce qui entraîne des fuites lentes et la nécessité de retravailler après l'installation. Ce produit est doté d'un manchon en cuivre allongé qui offre plus d'espace pour le soudage, garantissant ainsi une profondeur de fusion uniforme. Cela réduit considérablement le taux de reprise et le temps de construction sur site pour les projets CVC, ce qui le rend idéal pour les installations commerciales à grande échelle.

Q2 : Le joint entre le tube de cuivre rallongé et le corps de la vanne se corrodera-t-il ou se séparera-t-il après une exposition prolongée à de l'eau à haute température ?

R : Le corps de la vanne et le tube rallongé sont assemblés à l'aide d'un processus de soudage composite intégré en usine. Chaque unité est soumise à un double test : ressuage des cordons de soudure et tests de vieillissement cyclique à haute/basse température. Le potentiel électrochimique des deux métaux est adapté pour empêcher la corrosion, le délaminage ou la défaillance des soudures dans les conditions de cycles thermiques constants que l'on retrouve dans les systèmes de chauffage par le sol et de chaudières.

Q3 : Quels avantages pratiques l’inspection spécialisée de la coaxialité des filetages offre-t-elle pour le fonctionnement à long terme des équipements ?

R : Les écarts de coaxialité du filetage peuvent provoquer une compression et une déformation inégales du joint de raccordement, rendant le joint fileté sujet aux micro-fuites lors des cycles alternés de pression d'eau chaude et froide. Ce produit est calibré individuellement pour une précision coaxiale en usine, garantissant que l'axe du filetage s'aligne parfaitement avec la ligne centrale du canal d'écoulement du corps de la vanne. Il en résulte une compression uniforme du joint, garantissant une étanchéité stable et sans fuite au niveau du raccord fileté pendant un fonctionnement à long terme.

Q4 : Quels avantages le ressuage des cordons de soudure offre-t-il par rapport aux tests de pression hydrostatique standard ?

R : Les tests hydrostatiques conventionnels ne peuvent détecter que de grandes fissures évidentes et ne parviennent pas à identifier les défauts latents tels que de minuscules pores de gaz internes ou des microfissures dans le cordon de soudure. En revanche, le ressuage permet une analyse complète de l'ensemble du joint soudé du tuyau, permettant le rejet précoce des produits sujets à de futures fuites ; cela le rend idéal pour les projets nécessitant un fonctionnement ininterrompu à long terme, tels que les systèmes de chauffage commerciaux et urbains.

Q5 : Quels avantages en matière d'économie d'énergie la conception à cavité interne à passage intégral offre-t-elle pour les systèmes de climatisation centrale et de chauffage par le sol ?

R : La cavité interne, exempte de « zones mortes » limitant le débit, offre une résistance minimale à l'écoulement de l'eau et empêche les chutes de pression ; par conséquent, l'efficacité de l'échange thermique de la climatisation centrale et l'uniformité de la température du chauffage par le sol ne sont pas affectées par les pertes liées aux vannes. Le système ne nécessite pas d'augmentation de la puissance de la pompe de circulation, réduisant ainsi la consommation électrique de l'équipement pendant un fonctionnement continu à long terme.

Q6 : Dans l'espace confiné d'une armoire collectrice de chauffage par le sol, la poignée allongée sera-t-elle obstruée par un matériau isolant ?

R : La section étendue du tuyau soudé en cuivre du corps de la vanne peut être entièrement enveloppée d'isolant, ne laissant que la longue poignée exposée. Cela élimine le besoin d’un espace de dégagement excessif ; la vanne peut être facilement ouverte ou fermée à 90 degrés dans une armoire de collecteur de taille standard, garantissant ainsi l'absence de problèmes d'obstruction de la poignée ou de fonctionnement difficile.
