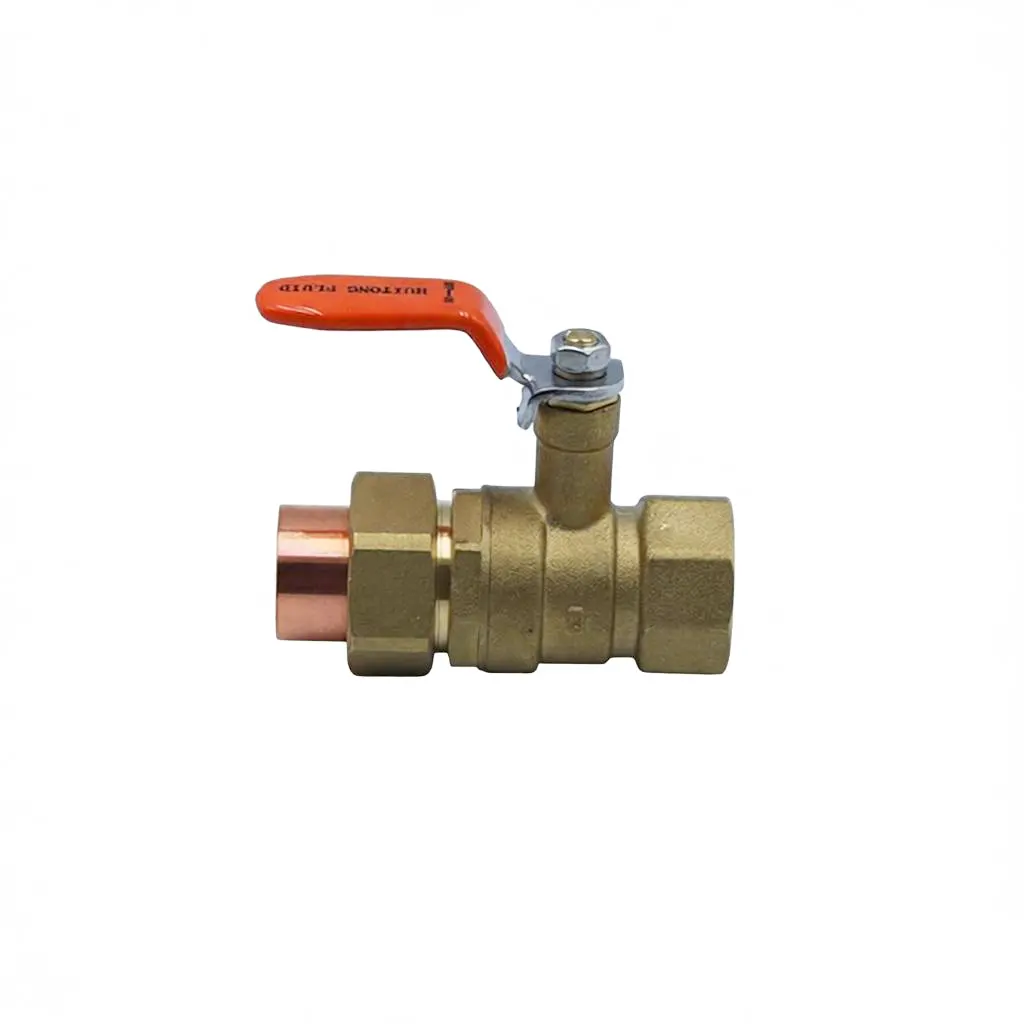

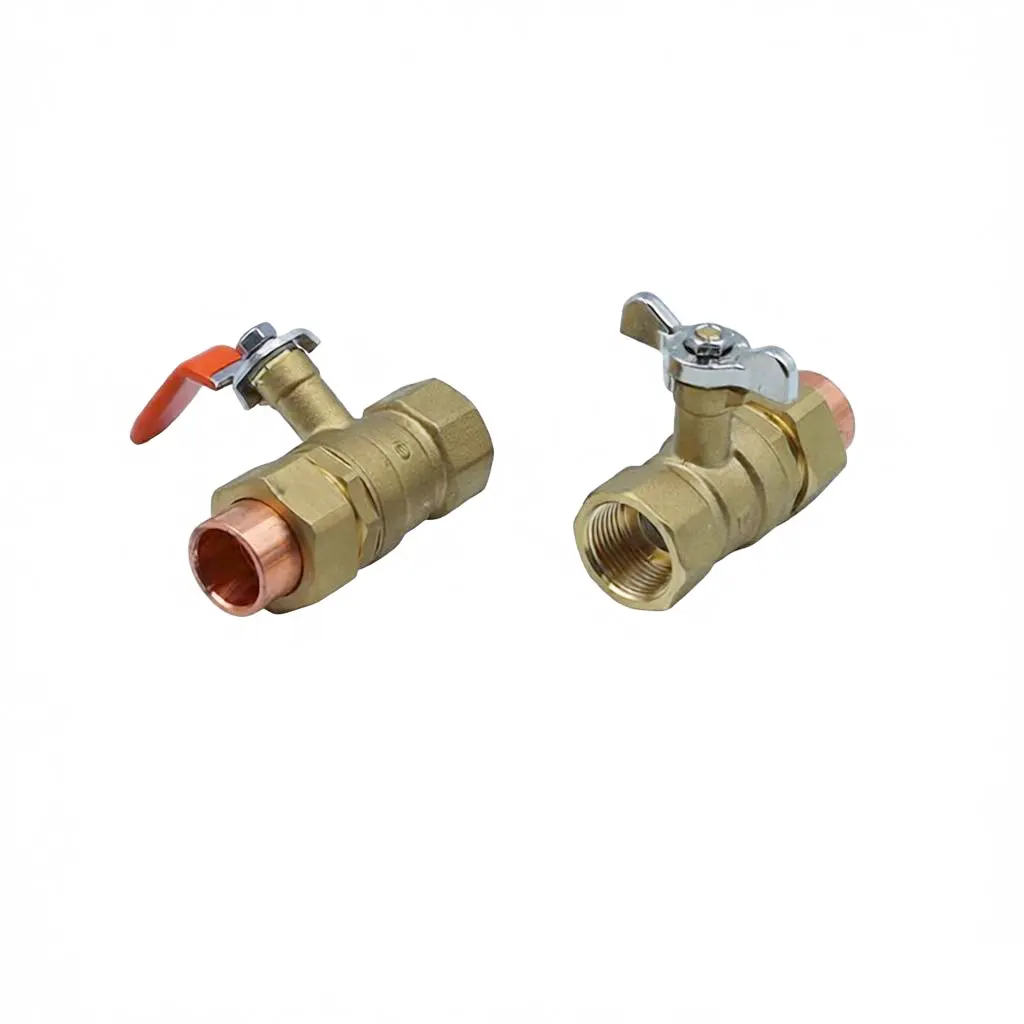

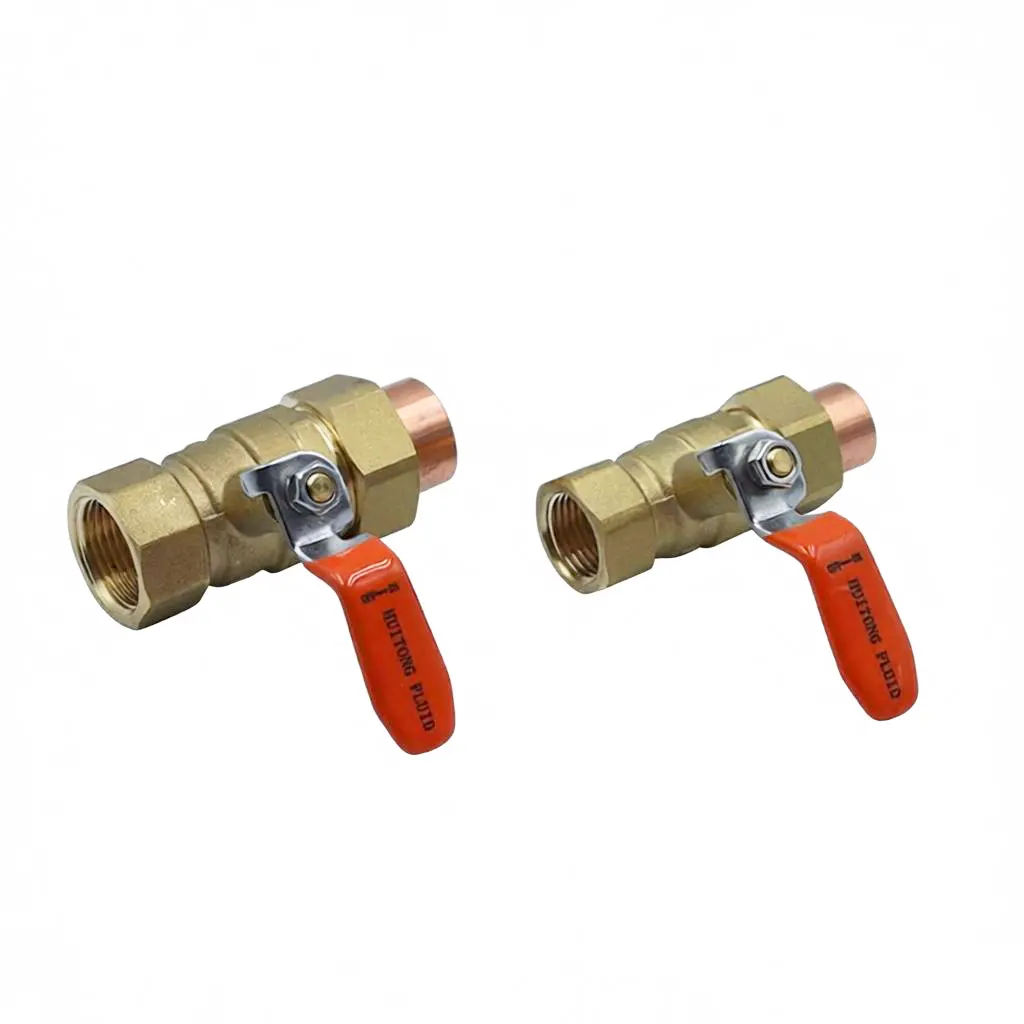

Robinet à bille union à connexion soudée

Le robinet à tournant sphérique à raccord soudé est une vanne de régulation de pipeline de type composite unique développée par Huitong. Le manchon de soudage en cuivre étendu sur un seul côté est brasé et fusionné de manière permanente avec le tuyau en cuivre, éliminant ainsi la corrosion électrochimique et les fuites de vibrations à long terme. L'autre extrémité comporte un écrou-raccord amovible pour un démontage et un entretien faciles sans coupure, intégrant parfaitement la stabilité à long terme des canalisations soudées avec la commodité opérationnelle des vannes-union.

Le corps de la vanne est en laiton forgé épaissi sans plomb, équipé de billes chromées et de joints double couche en téflon épaissi. La structure d'écoulement entièrement ouverte réduit la perte de voies d'eau en circulation, et la tige de valve anti-ampoules convient aux chaudières et aux fluctuations alternées de pression d'eau dans les systèmes de chauffage et le chauffage par le sol. L'ensemble des vannes est soumis à un contrôle de qualité spécialisé des structures de soudage et d'union. Il couvre plusieurs diamètres de tuyaux et est disponible pour les systèmes de tuyaux en cuivre CVC commerciaux et de décoration domestique, servant de vanne d'ingénierie différenciée qui répond à la fois aux besoins de construction initiale et de maintenance ultérieure.

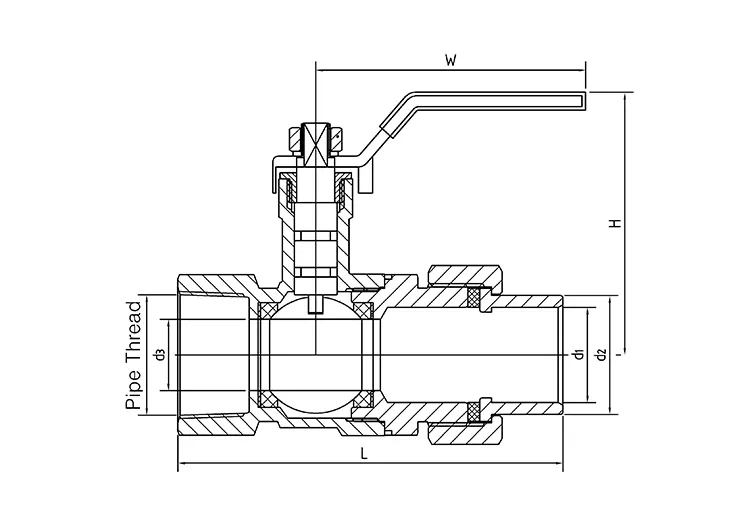

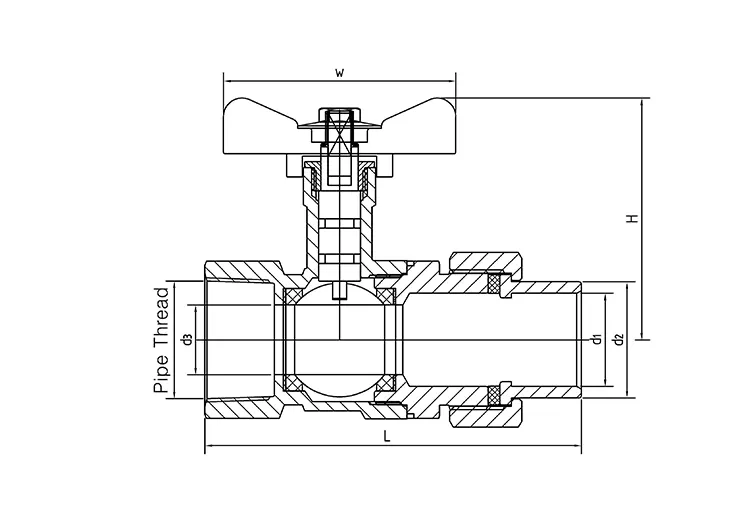

Paramètres techniques

Quels sont les avantages de la conception structurelle ?

1. Manchon de brasage en cuivre étendu unilatéral

Le corps de la vanne est étendu et intégré d'un côté, et l'extrémité soudée en cuivre peut être directement brasée avec le tuyau en cuivre standard. Les matériaux en cuivre et en laiton sont hautement compatibles et il n'y a aucun espace après la fusion, évitant ainsi complètement les problèmes de corrosion électrochimique et de fuite d'eau causés par la circulation d'eau à haute température à long terme. Après formage, le pipeline présente de solides performances globales et une excellente résistance aux vibrations.

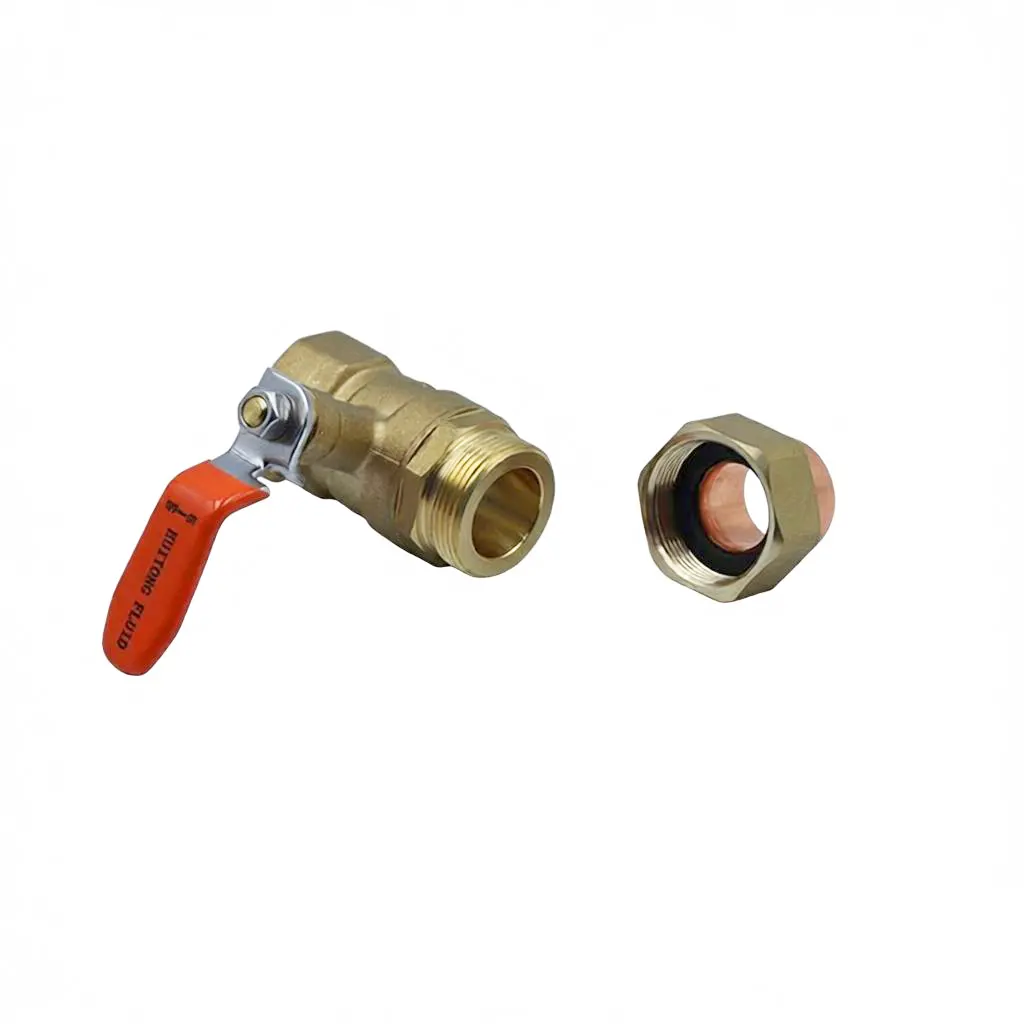

2. Composant d'écrou-raccord de type séparé de l'autre côté

L'autre côté est équipé d'une structure de filetage union amovible. Lors du remplacement ultérieur de la vanne, du nettoyage de la canalisation et de l'entretien de l'équipement, seul l'écrou-raccord doit être desserré pour séparer le corps de la vanne, sans couper ni jeter le tuyau en cuivre d'origine. Cela réduit considérablement la consommation de matériaux de tuyauterie et le temps de construction sur site, ainsi que les coûts d'exploitation et de maintenance à long terme du projet CVC.

3. Les structures doubles se complètent pour l’ingénierie des pipelines à cycle complet

Lors de la construction initiale, l'extrémité soudée est utilisée pour compléter la fixation du pipeline, garantissant ainsi un fonctionnement à long terme et une stabilité d'étanchéité. Lors de la maintenance ultérieure, la structure syndicale est utilisée pour obtenir un démontage et un assemblage rapides, ce qui non seulement résout le coût de maintenance élevé des canalisations entièrement soudées, mais compense également les défauts des robinets à tournant sphérique à syndicat pur qui ne résistent pas aux vibrations à haute température à long terme. Il convient aux systèmes de circulation CVC à long terme.

Détails du produit

1. Forgeage DZR épaissi sans plomb

Le corps de vanne du robinet à tournant sphérique à raccord soudé est produit par un processus de forgeage à chaud. L'épaisseur de paroi de la vanne est uniforme et sa capacité de résistance à la pression et aux fissures est supérieure à celle des corps de vanne moulés sous pression ordinaires. Le matériau sans plomb ne libère pas de métaux lourds et convient à la purification de l’eau domestique et à l’approvisionnement en eau de chauffage commercial. Il n'est pas sujet à la formation de tartre, à la rouille ou à la perforation, même sous un écoulement d'eau à haute température à long terme.

2. Boule solide chromée

La surface de la boule est chromée et polie avec précision, ce qui la rend résistante à l'usure et anticalcaire. Le siège de valve en téflon épais à double couche s'adapte parfaitement des deux côtés et peut maintenir zéro fuite quel que soit l'impact du débit d'eau froide et chaude vers l'avant ou vers l'arrière. Il peut résister aux changements alternés de pression de l’eau provoqués par les différences de température entre le système de chauffage et la chaudière tout au long de la journée.

3. Tige de soupape de sécurité anti-éruption intégrée

Une structure de verrouillage de limite est ajoutée au bas de la tige de la vanne pour la renforcer contre la haute pression instantanée générée lors du démarrage/arrêt de la chaudière ou de la commutation de la pompe. Cela empêche la tige de vanne de sortir et le fluide à haute température d'éclabousser, améliorant ainsi le coefficient de sécurité de fonctionnement global de l'équipement CVC.

Comment optimiser l’efficacité de la distribution d’eau du système CVC ?

1. Canaux d'écoulement ininterrompus sur tout le diamètre : le corps de la vanne n'a aucune saillie d'étranglement à l'intérieur, permettant un écoulement d'eau fluide sans aucune obstruction. Cela évite des problèmes tels qu'un chauffage inégal dans les systèmes de chauffage par le sol et une diminution de l'efficacité de l'échange thermique de la climatisation centrale. Il conserve entièrement le flux de conception du pipeline, économisant ainsi la consommation d'énergie des équipements.

2. Poignée de fonctionnement en douceur étendue à 90° : la poignée d'ouverture et de fermeture de type longue poignée a un couple de fonctionnement doux. Il suffit d'une rotation de 90° pour compléter l'interrupteur d'ouverture et de fermeture complète. Même lorsqu'il est installé dans les compartiments étroits des boîtiers de chauffage par le sol ou des salles des machines de climatisation, il peut être facilement déplacé sans aucun blocage ni obstruction.

3. L'apparence du pipeline formé par soudure est soignée : le soudage d'un seul côté n'a pas de joints exposés supplémentaires. La surface du pipeline est lisse et plate, sans crevasses propices à l'accumulation de poussière et de tartre. Cela réduit la fréquence de nettoyage des canalisations et convient aux environnements d'exploitation fermés à long terme dans les salles de machines et les plafonds.

Inspection de qualité graduée exclusive à double structure

1. Criblage préspectral des matières premières bimétalliques pour déterminer les propriétés de base de la résistance à la température et de l'anticorrosion du substrat : toutes les matières premières pour les corps de vannes en laiton et les manchons de soudage recouverts de cuivre subissent des tests spectraux à l'entrée, vérifiant la teneur en plomb, la résistance aux hautes températures, la perte anti-zinc et les indicateurs anti-corrosion. Cela garantit que les risques de défaillance matérielle à long terme à haute température sont évités à la source.

2. Tests de base généraux à trois niveaux pour les produits finis, garantissant que toutes les performances de base répondent aux normes de stockage : chaque robinet à tournant sphérique à raccord soudé est entièrement testé par la résistance à la pression de l'eau de la coque, la détection des fuites de type bulle et un test de durabilité dix mille fois. Les fuites d’étanchéité et les défauts de blocage des interrupteurs sont éliminés.

3. Vérification différentielle à double spécificité, dépannage ciblé pour deux types de défauts structurels spécifiques : une détection des défauts par ressuage est effectuée pour les extrémités de soudure cuivrées afin de vérifier la porosité de la soudure, le soudage incomplet et les microfissures ; la précision de la morsure et des tests répétés de verrouillage de l'assemblage sont effectués pour les filetages union afin d'éviter les problèmes de desserrage du raccord et de glissement du filetage, et de contrôler simultanément la qualité de l'extrémité de soudage et de l'extrémité du raccord.

4. Gestion complète de la traçabilité du codage des lots, packages complets de qualification technique livrés : chaque produit est gravé avec un code de lot indépendant. Toutes les données de processus du forgeage, du soudage, du traitement et des tests sont archivées en permanence ; pour chaque expédition, des rapports spectraux de matériaux, des certificats de conformité CE et des rapports de détection de défauts de produits finis peuvent être fournis simultanément, répondant à toutes les normes d'examen pour les appels d'offres pour les projets CVC, le dédouanement des équipements à l'étranger et l'acceptation du projet.

Services complets d'assistance pour les cycles

1. Conseils techniques spécialisés en CVC multidimensionnel

L'équipe technique professionnelle peut fournir des solutions individuelles dédiées à des problèmes tels que le contrôle de la température de brasage des tubes en cuivre, le réglage de la force d'assemblage des écrous-raccords, les tests de pression des canalisations froides et chaudes et le dépannage des soudures et des fuites des raccords. Cela raccourcit le cycle de mise en service sur site.

2. Réponse après-vente en ligne 24h/24 et 7j/7

Offrez une consultation en ligne multilingue aux acheteurs étrangers et nationaux de projets de climatisation centrale et de chauffage par chaudière. Résolvez rapidement les questions d'assemblage, les problèmes de compatibilité et le signalement des défauts après-vente, quel que soit le décalage horaire.

3. Forfaits d’assistance personnalisés pour les grands projets de chauffage

Pour les commandes par lots d’équipements de chauffage centralisé et de climatisation centrale commerciale, une sélection personnalisée et des plans correspondants peuvent être fournis en fonction de la disposition du pipeline. Un approvisionnement stable à long terme en écrous-raccords d'origine, en sièges de soupape d'étanchéité et en pièces de rechange de manchons de soudage en cuivre garantit la fourniture de pièces de rechange pour la maintenance du projet sur de nombreuses années.

4. Garantie de 12 mois sur toute la machine d'origine

Tous les robinets à tournant sphérique soudés par union bénéficient d’une garantie de 12 mois. Dans des conditions normales de circulation de chauffage et de refroidissement, les problèmes tels que les fissures de soudure, les fuites de raccords et les défauts d'étanchéité causés par les matières premières et les processus de production peuvent être réparés et les pièces de rechange fournies gratuitement.

Scénarios d'ingénierie d'application

1. Système de tuyaux en cuivre à circulation de climatisation centrale commerciale

Ce système convient au raccordement de l'unité principale et des circuits de dérivation d'échange thermique d'extrémité. L'extrémité de soudage est fixée au tuyau principal de la salle des machines et l'extrémité filetée est reliée à l'équipement final. À l’avenir, lorsque l’unité sera entretenue, il ne sera plus nécessaire de couper le tuyau principal, ce qui réduira considérablement les temps d’arrêt nécessaires à l’entretien de la climatisation centrale.

2. Système de chauffage par le sol centralisé résidentiel

Le tuyau principal du bâtiment adopte une technologie de soudage pour assurer un chauffage stable tout au long de l'année. Les circuits de dérivation de chaque foyer sont équipés de structures filetées. Lors de la rénovation ou de la réparation des canalisations individuelles de la maison, elles peuvent être démontées et remontées séparément, sans affecter la circulation du chauffage dans l'ensemble du bâtiment.

3. Système de tuyaux d'entrée et de sortie de chaudière à eau chaude commerciale

Il s'agit d'un système de canalisations spécial pour les chaudières à eau chaude industrielles et commerciales. Il peut résister aux fluctuations de pression de l’eau lors du démarrage et de l’arrêt de la chaudière. L'extrémité soudée est fixée au corps de la chaudière pour l'installation, et la structure filetée est pratique pour le nettoyage, l'entretien et le remplacement réguliers des filtres et des canalisations de la chaudière.

4. Grand système commercial de tuyaux en cuivre pour la purification de l'eau et l'approvisionnement en eau

Ce système est utilisé pour la purification et la circulation centralisées de l’eau dans les centres commerciaux et les hôtels. Le corps de la vanne est fabriqué en forgeage sans plomb, conforme aux normes de sécurité de l'eau potable. Le système de tuyaux soudés est soigné et hygiénique, et la structure filetée est pratique pour l'entretien et le remplacement ultérieurs des filtres et des canalisations de purification d'eau.

FAQ

Q : Par rapport aux vannes à bille entièrement soudées, quels sont les avantages des vannes de type semi-soudées et semi-union ?

R : Si un robinet à tournant sphérique entièrement soudé tombe en panne, toute la section du tuyau en cuivre doit être coupée et ressoudée. Ce processus implique des coûts élevés en matériaux et en main d’œuvre, ainsi qu’un long temps d’arrêt. L'embout union de ce produit permet de démonter le corps de la vanne sans l'endommager, tout en conservant le tuyau en cuivre soudé d'origine. En remplaçant simplement la vanne, le fonctionnement du pipeline peut être rétabli, réduisant considérablement les pertes de matériaux et de temps pour une maintenance ultérieure dans les projets CVC. Il convient aux projets de chauffage commercial et centralisé nécessitant un entretien régulier.

Q : Après plusieurs démontages et remontages de la structure à brides, les performances d'étanchéité se détérioreront-elles rapidement ?

R : Le robinet à tournant sphérique à raccord soudé est équipé d'un joint d'étanchéité en PTFE épaissi et résistant à l'usure. La tolérance standardisée de démontage du filetage à bride est raisonnable et les performances d'étanchéité ne diminueront pas de manière significative en 10 démontages standard. S'il y a une légère fuite après un démontage répété, seul le joint d'étanchéité d'origine fourni par l'usine doit être remplacé pour rétablir l'absence de fuite. Il n'est pas nécessaire de remplacer la vanne entière.

Q : Dans la boîte étroite, le fonctionnement de la poignée étendue sera-t-il bloqué par le coton isolant ?

R : La poignée étendue s'étend vers l'extérieur pour couvrir la zone d'opération. Le corps principal du corps de vanne peut enfermer complètement le coton isolant, seule la poignée étant exposée. Cela ne perturbera pas la structure isolante du pipeline. Le fonctionnement à bascule à course courte de 90° permet une ouverture et une fermeture faciles dans une boîte étroite et scellée, sans obstruction et sans effort.
