Poignée papillon de vanne en laiton de presse à feu

La poignée papillon de vanne en laiton Fire Press est spécialement conçue pour relever un défi spécifique en matière de protection contre les incendies : fournir un arrêt d'urgence fiable dans les espaces où les vannes standard ne peuvent pas être utilisées. Il combine trois solutions d'ingénierie en un seul composant :

Connexion par pression : élimine le soudage ou le filetage, permettant une installation sûre dans les intérieurs finis sans risque d'incendie ;

Poignée papillon courte : occupe un rayon d'oscillation minimal, permettant un fonctionnement à 90° dans des puits de tuyaux étroits où les longues poignées heurteraient les murs ou l'isolation ;

Corps en laiton forgé HPb59-1 conforme à la norme GA79 : offre une intégrité de pression classée PN16 avec une étanchéité sans fuite et une protection de tige anti-éclatement.

Le résultat est une vanne de protection incendie qui non seulement répond aux exigences du code, mais résout également les contraintes opérationnelles réelles rencontrées dans les rénovations commerciales haut de gamme, les hôtels et les tours résidentielles.

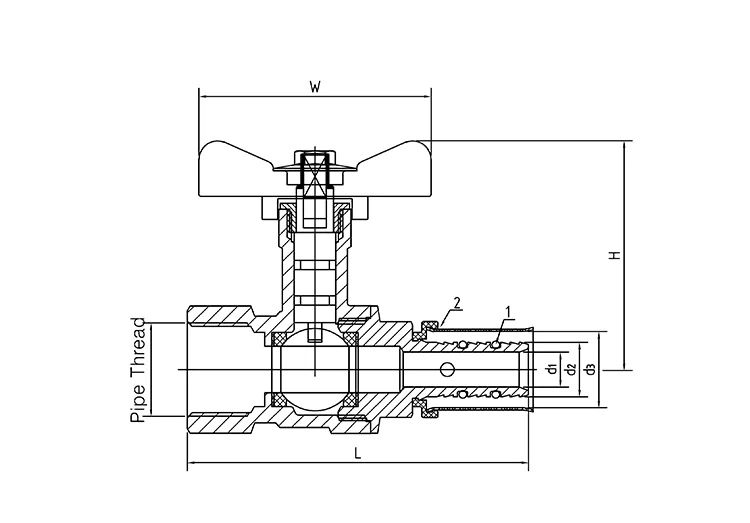

Paramètres techniques

Poignée papillon

1. Les vannes standard à long manche échouent dans les passages de tuyaux étroits : dans les installations de protection incendie réelles, les vannes standard à long manche sont souvent rendues inutilisables par leur environnement. Lorsqu'elles sont installées dans des puits verticaux étroits, des plénums de plafond ou des locaux techniques avec un dégagement limité, les longues poignées frappent les tuyaux, les murs ou les poutres structurelles adjacents, empêchant ainsi une rotation complète de 90° ; sont obstrués par des couches d'isolation des tuyaux qui emprisonnent la poignée ; inaccessible lorsque les vannes sont encastrées derrière des panneaux d'accès avec un rayon d'oscillation limité.

2. La différence de poignée papillon : cette valve remplace le long levier saillant par une poignée papillon compacte et antidérapante. Le court rayon d'orientation s'adapte aux espaces restreints où les longues poignées ne peuvent tout simplement pas tourner, garantissant que la vanne peut être complètement ouverte ou fermée en cas d'urgence, quel que soit l'espace d'installation confiné.

3. Réponse d'urgence quart de tour à 90° : Malgré sa taille compacte, la poignée papillon offre un fonctionnement quart de tour complet à 90°, de complètement ouvert à complètement fermé, répondant aux exigences du code de prévention des incendies pour un arrêt d'urgence rapide. Le couple est optimisé pour une utilisation avec des mains gantées, et la conception en aile de la poignée offre une prise sûre même dans des conditions humides ou sombres.

4. Distinction visuelle pour les inspections d'incendie : La silhouette distincte du papillon rend cette vanne immédiatement reconnaissable lors des inspections de sécurité incendie. Les inspecteurs peuvent rapidement déterminer si la vanne est dans la bonne position sans chercher dans un labyrinthe de vannes de plomberie standard, réduisant ainsi le temps d'inspection et minimisant les risques de non-conformité.

Intégrité des matériaux pour les conditions de secours en cas d'incendie

Le corps de la poignée papillon de la vanne en laiton Fire Press est forgé à partir de laiton sans plomb HPb59-1, un matériau choisi spécifiquement pour les exigences uniques de la protection incendie : pression statique à long terme, fonctionnement peu fréquent et tolérance zéro en cas de panne. Contrairement au laiton coulé présentant une porosité potentielle due aux trous de sable, la structure forgée garantit une intégrité dense et sans défaut qui maintient l'indice PN16 (1,6 MPa) pendant des décennies de service. Il ne s'agit pas d'un composant de qualité civile : il s'agit de laiton de qualité industrielle conçu selon les spécifications de sécurité incendie GA79, validé par une analyse spectrale lot par lot pour vérifier la conformité sans plomb et la capacité de charge.

Technologie Press-Fit pour une installation sûre et conforme au code

L’installation traditionnelle de conduites d’incendie nécessite souvent des permis de travail à chaud, des surveillances d’incendie et une inspection après soudage. Cette valve élimine tout cela. L'orifice d'insertion par pression intégré, combiné à un anneau de compression en acier inoxydable, crée une connexion permanente et étanche en utilisant uniquement un outillage hydraulique : pas de soudure, pas de filetage, pas de flamme nue.

Le joint en silicone intégré est spécialement formulé pour les conditions du système d'incendie : immersion statique dans l'eau à long terme avec un débit peu fréquent. Il résiste à l'hydrolyse, au durcissement et à la déformation, validé par des tests de vieillissement spécialisés qui simulent des décennies de service en veille.

Cette formation standardisée par ajustement serré garantit une qualité de joint constante dans chaque installation, éliminant la variabilité inhérente au soudage manuel ou à l'assemblage de joints filetés et réduisant considérablement la charge d'inspection des entrepreneurs en protection incendie.

Intégrité du flux d'incendie et fiabilité du mode veille

Le noyau sphérique chromé à passage intégral de la poignée papillon de la vanne en laiton Fire Press élimine la restriction de débit, essentielle au maintien de la densité des arroseurs et de la pression de décharge de la bouche d'incendie. Il ne s’agit pas d’une vanne à alésage réduit et à coût réduit ; le diamètre interne correspond à la taille du tuyau pour éviter toute chute de pression lorsque l'eau d'incendie est la plus nécessaire.

Le siège en PTFE épaissi offre une étanchéité bidirectionnelle aux bulles, maintenant zéro fuite pendant des années de pression statique. La tige anti-éclatement intègre un épaulement de limite de course qui empêche l'éjection de la tige même en cas de surtensions à haute pression, une caractéristique de sécurité essentielle pour les systèmes de protection incendie qui doivent fonctionner parfaitement après des années d'inactivité.

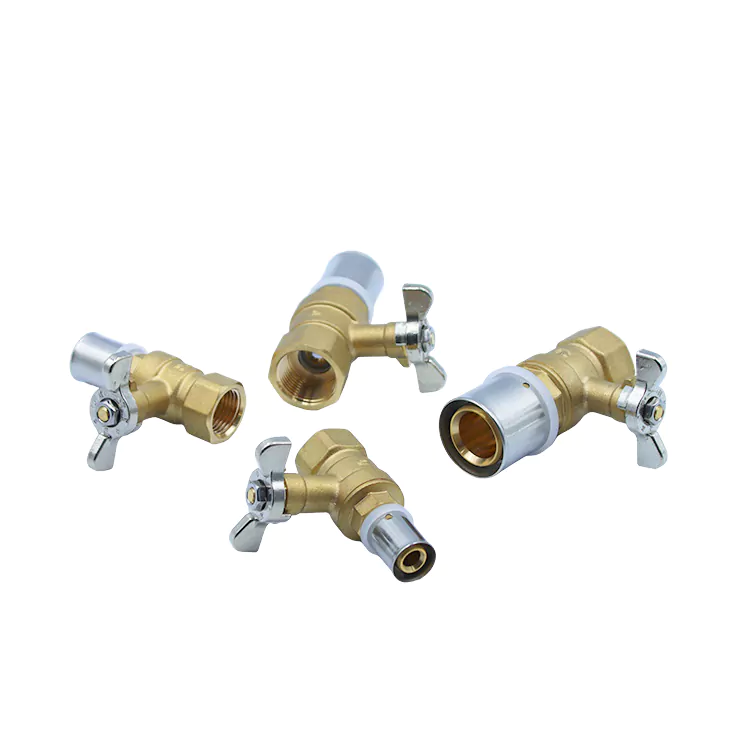

Gamme de tailles complète

1. Couverture complète des diamètres standard des canalisations d'incendie : la série de vannes couvre les diamètres standard de DN15 à DN50, correspondant parfaitement aux dimensions des canalisations de gicleurs et de bouches d'incendie en acier inoxydable à paroi mince utilisées dans les bâtiments commerciaux, les complexes résidentiels et les petites salles d'équipement.

2. Le corps compact permet d'économiser de l'espace d'installation : la structure rationalisée et compacte présente une conception de port intégrée à ajustement serré sans composants redondants. Il convient aux configurations de tuyauterie denses, nécessite un dégagement minimal pour l'installation et facilite la construction d'un réseau de tuyauterie standardisé.

3. Compatibilité universelle pour les projets nouveaux et de rénovation : l'interface standard à ajustement serré est compatible avec les canalisations d'incendie en acier inoxydable à paroi mince les plus courantes sur le marché. Il convient aussi bien aux nouvelles installations qu'à la rénovation de réseaux de canalisations d'incendie existants, offrant une grande polyvalence.

Contrôle qualité rigoureux pour l’ingénierie de protection incendie

1. Criblage spectroscopique par lots des matières premières : Chaque lot de billettes de laiton HPb59-1 est soumis à une analyse spectroscopique pour vérifier strictement les propriétés sans plomb, résistantes à la pression et à la corrosion. Les anneaux de pression en acier inoxydable et les joints en silicone sont soumis à des tests spécialisés de pression statique et de résistance au vieillissement pour garantir leur adéquation aux conditions d'eau statiques à long terme dans les systèmes de protection incendie.

2. Tests complets de performances de sécurité incendie : chaque vanne en laiton de presse à feu avec poignée papillon est soumise à une série séquentielle de tests, notamment des tests de coque hydrostatiques à haute pression, des tests d'étanchéité à l'air/de fuite et des tests de durabilité de 10 000 cycles, pour vérifier de manière exhaustive les limites de pression du corps de vanne, la stabilité de l'étanchéité et la longévité opérationnelle.

3. Vérification précise de l'intégrité structurelle spécifique au feu : Nous effectuons des inspections rigoureuses de la planéité et de l'étanchéité des ports de connexion à ajustement serré et vérifions avec précision le couple de fonctionnement et la coaxialité structurelle. Cette approche ciblée atténue les risques courants dans les réseaux de canalisations d'incendie, tels que le détachement des canalisations, les fuites de joints et le brouillage opérationnel.

4. Traçabilité de la chaîne complète et documentation complète de conformité : chaque produit est marqué au laser avec un code de lot unique, garantissant une traçabilité complète de la production. Nous fournissons des rapports d'essais de matériaux, des certificats de conformité d'usine et des certifications CE, répondant pleinement aux exigences d'acceptation, de dépôt et de dédouanement transfrontalier de l'achèvement du projet sur les marchés nationaux et internationaux.

Services de mise en œuvre et de support de projets

1. Conseils techniques spécialisés pour l'installation par pression d'incendie : des techniciens professionnels fournissent des conseils pratiques couvrant l'ensemble du processus, y compris le montage par pression de conduites d'incendie en acier inoxydable à paroi mince, le formage hydraulique, les tests de réseau haute pression et la détection de fuites, pour résoudre les défis d'installation complexes.

2. Coordination de projets transfrontaliers multilingues : notre équipe de service client multilingue s'adapte aux fuseaux horaires mondiaux, garantissant des réponses rapides aux demandes d'approvisionnement à l'étranger, au suivi des commandes et aux besoins de maintenance après-vente, facilitant ainsi les collaborations de projets transfrontaliers à grande échelle.

3. Solutions personnalisées pour les projets d'incendie en vrac : Pour les réseaux de gicleurs à grande échelle et les installations centralisées de bouches d'incendie, nous proposons des plans de sélection de produits sur mesure basés sur des paramètres de tuyauterie et des normes de construction spécifiques, facilitant ainsi l'exécution réussie de projets de sécurité incendie à grande échelle.

4. Garantie à long terme et approvisionnement en pièces d'origine : comprend une garantie du fabricant de 12 mois sur l'unité complète et un approvisionnement stable et à long terme en pièces d'usure d'origine, telles que des bagues de pression et des joints d'étanchéité en acier inoxydable, pour garantir que les besoins continus d'entretien et de réparation du réseau de tuyauterie d'incendie sont satisfaits.

Adaptation de précision à des applications spécifiques de sécurité incendie

1. Réseaux de canalisations d'incendie automatiques : conviennent aux canalisations en acier inoxydable à paroi mince dans les systèmes de gicleurs pour les bâtiments résidentiels, les complexes commerciaux et les tours de bureaux. L'installation par pression sans soudure est idéale pour les projets d'aménagement haut de gamme, tandis que la conception à passage intégral garantit un débit d'eau stable pour les arroseurs.

2. Systèmes d'approvisionnement en eau pour bouches d'incendie intérieures : compatibles avec les lignes de commande secondaires et principales pour les bouches d'incendie intérieures. L'indice haute pression PN16 répond aux exigences d'alimentation des bouches d'incendie à pression constante, tandis que la poignée papillon permet une ouverture et une fermeture rapides en cas d'urgence.

3. Modernisation des réseaux de canalisations d'incendie vieillissants : élimine le besoin de travaux à chaud (soudage) et préserve l'intégrité des structures de canalisations existantes. La technologie d'ajustement par pression permet le remplacement rapide des vannes anciennes ou défaillantes, réduisant ainsi considérablement la complexité de la construction et les délais du projet.

4. Systèmes de tuyauterie d'incendie fermés pour les locaux techniques : conçus pour les espaces restreints tels que les puits de tuyauterie étroits et les vides de plafond fermés. La poignée papillon compacte résout les contraintes d'espace opérationnel, tandis que le joint durable garantit la fiabilité des systèmes qui restent en veille toute l'année.

FAQ

Q1 : Quels sont les principaux avantages de la poignée papillon de la vanne en laiton Fire Press par rapport aux vannes soudées standard dans les projets de protection incendie ?

R : Les vannes soudées standard nécessitent un travail à chaud, ce qui implique des contrôles stricts sur le site, des risques de sécurité élevés et de longs délais de construction ; les vannes filetées sont sujettes à des fuites au niveau des filetages. Ce produit utilise un processus d'ajustement hydraulique sans soudure, éliminant les risques de travail à chaud et accélérant l'installation. Il est conforme à la norme de sécurité incendie GA79 et est idéal pour les espaces fermés ou aux finitions haut de gamme, répondant aux principaux défis du projet en matière de sécurité, d'efficacité et de conformité réglementaire.

Q2 : La pression nominale PN16 répond-elle aux exigences des réseaux de canalisations d'incendie commerciaux de grande hauteur ?

R : Oui, il est entièrement compatible. Le corps de la vanne présente une conception forgée et épaissie pour une meilleure résistance à la pression, répondant systématiquement à la norme de pression nominale PN16. Il résiste à la pression constante et aux surtensions instantanées rencontrées dans les réseaux d'incendie de grande hauteur, s'adapte à diverses conditions d'approvisionnement en eau commerciales et résidentielles et répond aux critères d'acceptation des projets pour les tests de pression.

Q3 : Les joints sont-ils sujets au vieillissement ou aux fuites lorsqu’ils sont exposés à une immersion statique à long terme dans l’eau ?

R : Non. Le produit utilise des joints en silicone spécialisés et résistants au vieillissement qui ont subi des tests rigoureux de pression statique et de vieillissement à long terme. Optimisés pour les conditions spécifiques des réseaux incendie, qui restent souvent statiques avec des débits d'eau peu fréquents, les joints offrent une excellente résistance à l'hydrolyse et au vieillissement, garantissant l'absence de fuite aux points de connexion lors d'une utilisation à long terme.

Q4 : La conception courte de la poignée papillon entrave-t-elle les opérations d'ouverture ou de fermeture d'urgence ?

R : Non, ce n’est pas le cas. La poignée papillon présente une conception optimisée en termes de couple, permettant une ouverture et une fermeture à 90° avec un minimum d'effort. Spécialement conçu pour les environnements restreints en espace, tels que les puits de tuyauterie étroits et les vides de plafond, il facilite l'arrêt d'eau d'urgence et l'entretien de routine, ce qui le rend mieux adapté aux systèmes de tuyauterie fermés de protection contre l'incendie que les vannes à longues poignées.

Q5 : Y a-t-il un risque que le tuyau se détache ou se desserre avec le temps au point de raccordement à force ?

R : Non. La combinaison d'un anneau de presse en acier inoxydable et d'un processus de formage à la presse de précision garantit une structure sécurisée ; la profondeur d'engagement et l'ajustement sont vérifiés par une détection spécialisée des défauts en usine. Une fois formée, la connexion est stable et capable de résister aux vibrations mineures du pipeline et aux fluctuations de pression de l'eau, éliminant ainsi efficacement les risques d'incendie tels que le détachement, le desserrage ou la fuite.
