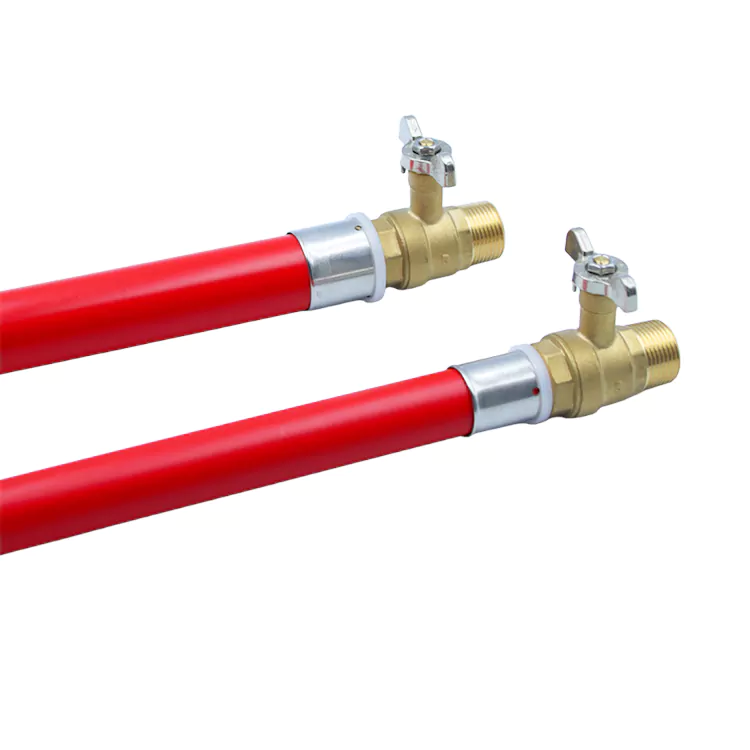

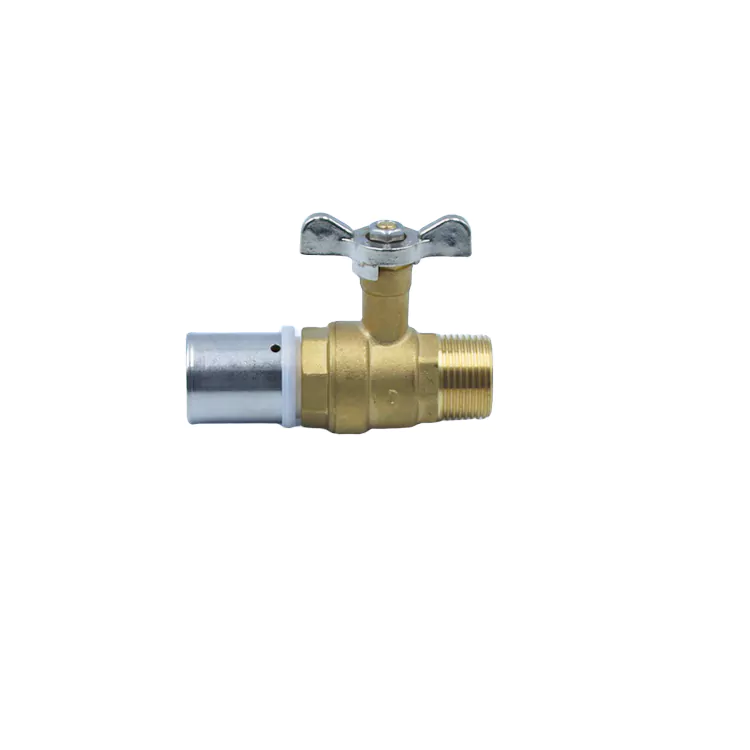

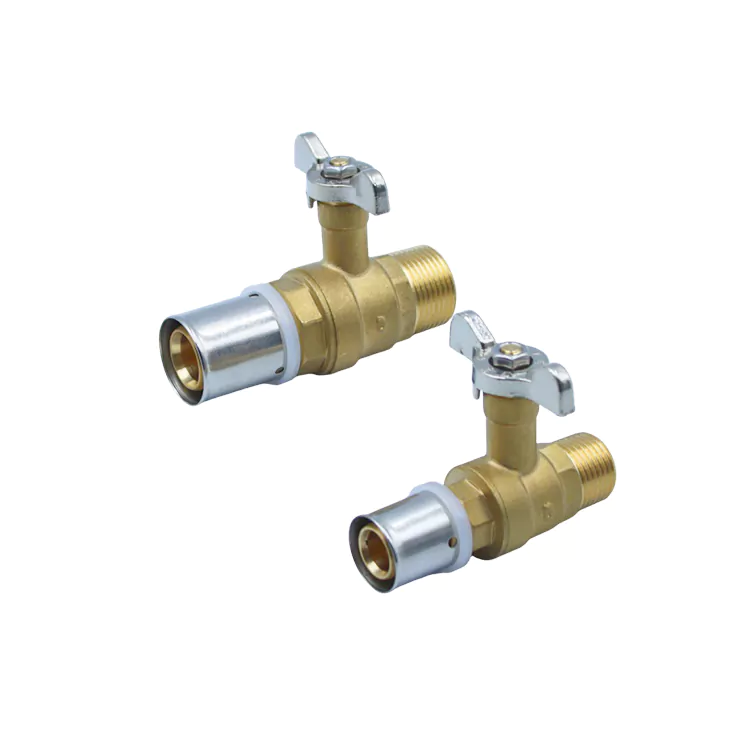

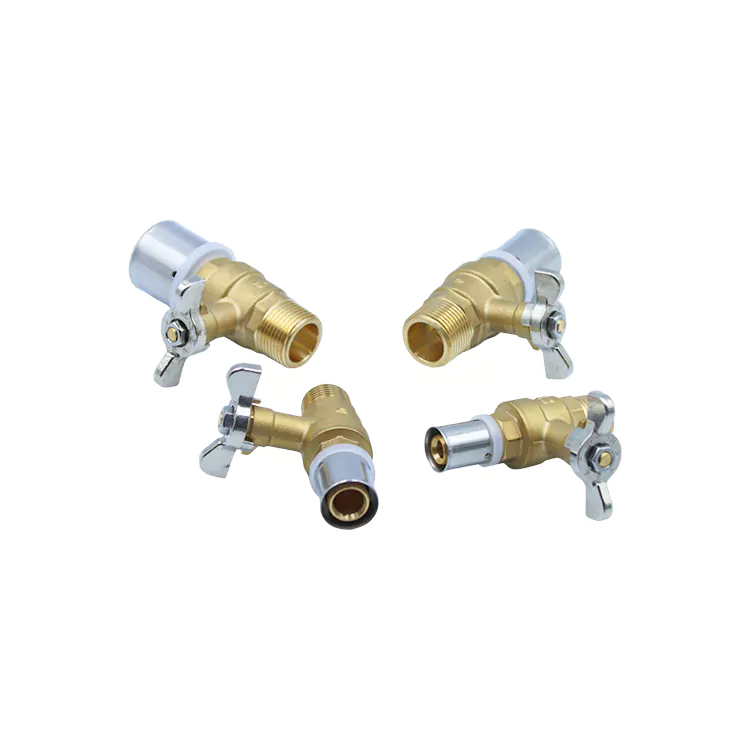

Ce robinet à tournant sphérique en laiton à filetage mâle à poignée papillon de type presse est une vanne à double connexion conçue pour les systèmes de tuyauterie composites. Le corps de la vanne est forgé à partir d'une seule pièce de laiton HPb59-1 épaissi et sans plomb, répondant de manière fiable aux normes haute pression PN16. Un côté comporte un filetage mâle usiné avec précision pour une connexion directe à divers raccords filetés et interfaces d'équipement. L'autre côté utilise un port spécialisé à ajustement serré équipé d'un anneau de compression en acier inoxydable et d'un joint en silicone résistant au vieillissement ; installé par emmanchement hydraulique, le procédé ne nécessite aucune soudure ni filetage de tuyau, éliminant ainsi les risques de sécurité incendie associés au travail à chaud à la source.
|

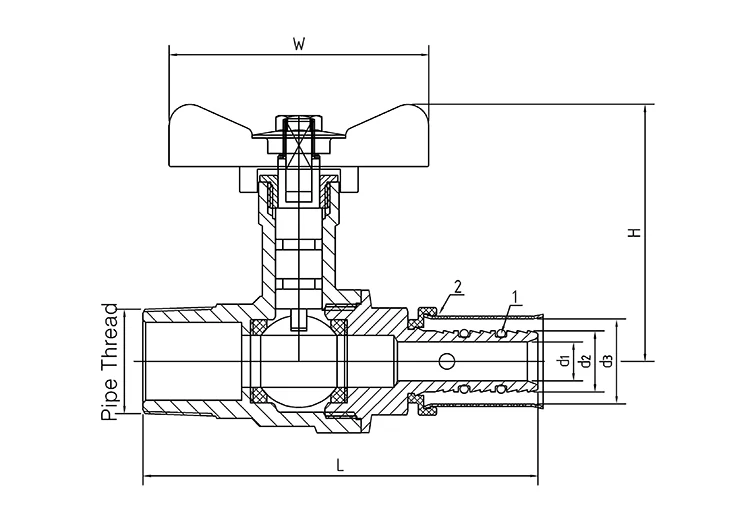

Spécifications du produit |
L |
d1 |
d2 |
d3 |
Filetage de tuyau |
W |
H |
|
|
DN |
Taille |
|||||||
|
15 |
16mm−1/2M |
75.5 |
5.5 |
10.0 |
16.5 |
G/PT/TNP |
50 |
52.75 |
|
20 |
20mm−1/2M |
74.5 |
9.5 |
14.0 |
20.5 |
G/PT/TNP |
50 |
52.75 |
|
20mm−3/4M |
85.5 |
13.0 |
18.0 |
20.5 |
G/PT/TNP |
50 |
55.25 |
|
|
25 |
25mm−3/4M |
86.2 |
18.0 |
23.8 |
25.5 |
G/PT/TNP |
50 |
55.25 |
Forgé comme une seule unité pour éliminer les défauts tels que les trous de sable ou les poches d'air courants dans les corps moulés sous pression. La paroi épaissie améliore la résistance à la pression et répond aux normes de matériaux pour les réseaux d'alimentation en eau et de tuyauterie d'incendie sans plomb, offrant une résistance au calcaire et à la corrosion électrochimique.
Une extrémité est dotée de filetages mâles standard de précision avec des profils de filetage uniformes et une coaxialité élevée, garantissant une compatibilité transparente avec tous les raccords filetés standard. L'autre extrémité comporte un manchon intégré et étendu à ajustement serré ; Combiné avec une bague de verrouillage en acier inoxydable et un joint en silicone double couche résistant au vieillissement, il crée une prise serrée et sûre après pressage hydraulique, empêchant efficacement les fuites d'eau statiques.
La conception papillon compacte permet d'économiser de l'espace dans les zones restreintes comme les puits de tuyaux et les vides de plafond. Il présente une texture de surface antidérapante et permet une commutation complète d'ouverture/fermeture avec seulement un tour de 90 degrés. La forme distinctive de la poignée garantit une identification visuelle rapide de l'état de la vanne lors des inspections du réseau.
Dispose d'un noyau sphérique chromé massif à finition miroir avec une structure de débit à passage intégral (non réduit) ; utilise des sièges en PTFE épaissi pour une étanchéité bidirectionnelle étanche ; la tige intègre une conception d'épaulement anti-éruption intégrée pour résister aux surtensions instantanées et éviter le grippage pendant des périodes d'inactivité prolongées.
Couvre les six tailles de tuyaux courants : DN15, DN20, DN25, DN32, DN40 et DN50 ; chaque vanne est marquée individuellement au laser avec un code de lot et est livrée avec des anneaux de remplacement à pression et des joints en silicone de remplacement assortis en usine.
Ce robinet à tournant sphérique en laiton à filetage mâle à poignée papillon de type presse combine des méthodes de connexion à ajustement serré et à filetage mâle, permettant une intégration transparente entre la tuyauterie en acier inoxydable à paroi mince et les équipements ou raccords filetés. Il élimine le besoin d'adaptateurs supplémentaires, réduit les points de fuite potentiels et permet à un seul modèle de vanne de s'adapter à deux scénarios de connexion différents, simplifiant ainsi la gestion des stocks.
La connexion par pression est fixée mécaniquement à l'aide d'outils hydrauliques spécialisés, ne nécessitant aucune soudure ni filetage de tuyau. Cela le rend idéal pour les environnements où le « travail à chaud » (flammes nues) est interdit, comme les intérieurs de bâtiments haut de gamme, les salles mécaniques fermées et les projets de modernisation de la sécurité incendie, tout en réduisant considérablement le temps d'assemblage sur site et en minimisant les coûts de reprise causés par l'erreur humaine.
Contrairement aux longues poignées traditionnelles qui nécessitent un dégagement important, la poignée papillon compacte s'adapte facilement aux zones d'installation restreintes telles que les plénums de plafond, les puits de tuyaux verticaux et les enceintes d'équipement exiguës. Le fonctionnement à course courte de 90° permet un contrôle rapide et sans effort en cas d'urgence (par exemple, incendies ou pannes de canalisations), assure une grande visibilité pour les inspections et réduit le risque de fonctionnement accidentel.
Le corps de vanne forgé épaissi résiste de manière stable à la pression nominale PN16, résistant aux surtensions instantanées provoquées par les cycles de démarrage et d'arrêt du système de gicleurs ou de chaudière. Une conception à triple joint, combinant un anneau de compression en acier inoxydable, un joint en silicone double couche et un siège de vanne en PTFE, garantit la résistance au vieillissement et à la déformation lors d'une immersion statique prolongée dans l'eau et d'un cycle thermique, éliminant ainsi efficacement les risques de sécurité incendie associés à une infiltration lente et cachée.
Un épaulement de verrouillage dédié à la base de la potence sécurise sa plage de déplacement. Cela évite l'éjection de la tige, les fuites au niveau du joint ou le blocage pendant les périodes de veille statique prolongée ou les fluctuations fréquentes de la pression de l'eau dans le réseau de protection incendie, réduisant ainsi considérablement la fréquence des maintenances futures.
Idéal pour les systèmes utilisant des conduites principales en acier inoxydable à paroi mince avec des raccords à pression. L'extrémité filetée de la vanne se connecte directement aux têtes de gicleurs filetées au niveau des bornes de dérivation, éliminant ainsi le besoin d'adaptateurs ou de soudures, ce qui la rend parfaite pour les nouvelles installations de protection incendie dans les unités résidentielles haut de gamme et les complexes commerciaux.
Convient pour le raccordement de conduites de chauffage au sol en acier inoxydable à paroi mince (par ajustement serré) aux collecteurs et aux pompes de circulation (par l'intermédiaire de raccords filetés). La conception de la poignée papillon s'adapte bien aux espaces confinés comme les armoires de chauffage par le sol ou les canalisations fixées au plafond, tandis que la vanne résiste aux cycles thermiques à long terme.
Idéal pour les sites où les travaux à chaud (soudage) ne sont pas réalisables. L'extrémité à pression permet le remplacement rapide des vannes défaillantes, tandis que l'extrémité filetée se connecte à la tuyauterie filetée existante ; cela évite d'avoir à démonter les canalisations encastrées, ce qui réduit considérablement la complexité et les coûts de construction.
Connecte les sorties d'équipement filetées à la tuyauterie de circulation en acier inoxydable ; la vanne à double interface assure une intégration transparente entre les deux types de tuyaux. Le corps de la vanne sans plomb répond aux normes de sécurité pour l'approvisionnement en eau potable, et la conception à passage intégral garantit des débits stables.
- DN15/DN20 : chauffage au sol pour les petites unités résidentielles et branchements de gicleurs pour les magasins à un étage ; présente de petits diamètres et des espaces d'installation restreints, où la poignée papillon offre un net avantage opérationnel. DN25/DN32 : colonnes montantes de gicleurs pour immeubles résidentiels de grande hauteur et conduites principales pour chauffage par le sol en unités individuelles ; diamètres standard pour les systèmes CVC commerciaux et spécifications générales pour l'inventaire des projets. DN40/DN50 : conduites d'arrosage centrales pour centres commerciaux et immeubles de bureaux, ainsi que conduites de circulation principales pour les systèmes de pompes à chaleur à air à grande échelle ; conçu pour les conditions de débit élevé et de haute pression, avec un corps de vanne épaissi pour une résistance supérieure à la pression.
- Robinet à boisseau sphérique à raccord unique : compatible uniquement avec la tuyauterie en acier inoxydable ; ne peut pas se connecter directement à un équipement fileté sans adaptateurs, ce qui augmente le risque de fuite. Robinet à tournant sphérique à filetage mâle à connexion unique : nécessite un filetage de tuyau ; implique un travail à chaud sur site et plusieurs étapes de traitement, ce qui rend l'installation difficile dans des espaces de tuyauterie restreints. Ce robinet à tournant sphérique composite à double interface : compatible avec les assemblages à pression en acier inoxydable et les connexions d'équipement filetées ; ne nécessite aucune soudure ni adaptateur supplémentaire, équilibrant l’efficacité de l’installation avec la compatibilité de la tuyauterie.
- Occupe un espace latéral important ; dans les plafonds suspendus ou les puits de tuyauterie étroits, il peut être obstrué par de l'isolant ou de la tôle, empêchant ainsi une ouverture et une fermeture correctes. Poignée papillon compacte : présente un profil global compact permettant au corps de la vanne d'être entièrement enveloppé d'isolation, avec seule la poignée légèrement exposée ; garantit un fonctionnement sans obstruction dans des espaces restreints et clos et permet un arrêt d'eau d'urgence plus rapide.
Les billettes de laiton HPb59-1 sont soumises à une analyse spectrale lot par lot pour contrôler strictement les mesures de résistance sans plomb, de résistance à la pression et de dézincification. Les bagues à pression en acier inoxydable et les joints en silicone sont soumis à des tests hydrostatiques à haute pression séparés et à des tests de vieillissement cyclique à haute/basse température pour éliminer les composants sujets à une défaillance prématurée.
Chaque robinet à tournant sphérique en laiton à filetage mâle à poignée papillon de type presse est soumis à des tests de coque hydrostatiques à haute pression, à des tests d'étanchéité à l'air à base de bulles et à des tests de durabilité d'ouverture/fermeture de 10 000 cycles pour vérifier pleinement les limites de pression, la stabilité de l'étanchéité et la longévité opérationnelle.
La coaxialité et l'ajustement des filetages sont inspectés individuellement pour les filetages mâles ; la détection des défauts est effectuée sur les soudures des manchons emmanchés à force et sur l'ajustement de l'anneau de compression. Ces mesures préviennent spécifiquement les défaillances courantes des pipelines telles que les fuites de filetage et le détachement des tuyaux.
Chaque valve est marquée au laser avec un code de lot unique. Les données de toutes les étapes de production (forgeage, usinage, assemblage des composants et inspection finale) sont archivées en permanence, permettant une traçabilité rapide et une identification de solutions en cas de problème de qualité.
Les techniciens professionnels fournissent des conseils pratiques complets, couvrant la coupe de tuyaux en acier inoxydable, le contrôle de la pression des raccords hydrauliques, les normes d'assemblage de filetages mâles, les tests sectionnels à haute pression du réseau de tuyauterie et les protocoles de dépannage spécifiques pour les raccords à pression et filetés, minimisant ainsi les retouches lors de la mise en service sur site.
Une équipe de service client multilingue s'adapte aux fuseaux horaires mondiaux, garantissant des réponses rapides aux demandes concernant la sélection de produits pour des conditions de fonctionnement spécifiques, les mises à jour de l'état des commandes groupées et les demandes d'assistance après-vente des entrepreneurs étrangers et des grossistes en plomberie, facilitant ainsi une communication transfrontalière transparente.
Pour les projets en vrac, tels que les systèmes de gicleurs centralisés dans les centres commerciaux, les chauffages au sol résidentiels ou les équipements de purification d'eau à grande échelle, nous proposons des plans de sélection de produits sur mesure basés sur les paramètres de pression des canalisations et les exigences en matière de diamètre des canalisations, optimisant ainsi la disposition globale du réseau de canalisations et les listes d'inventaire.
Nous fournissons un approvisionnement continu et à long terme de pièces d'usure individuelles, telles que des anneaux de presse en acier inoxydable, des joints en silicone résistant au vieillissement et des poignées papillon. Cela permet de remplacer des pièces usées spécifiques plutôt que de jeter la vanne entière, ce qui réduit considérablement la maintenance à long terme et les coûts des consommables.
Tous les produits sont accompagnés d'une garantie OEM standard de 12 mois couvrant les défauts de matériaux et les problèmes de fabrication (tels que les défauts de forgeage ou d'assemblage). Les problèmes couverts incluent les fissures du corps de vanne, les fuites dues à l'assemblage en usine, la précision du filetage inférieure aux normes et les défaillances d'étanchéité des bagues de pression ; Des conseils techniques gratuits et des pièces de rechange OEM sont fournis.
1. Documents d'essais de matériaux : rapport d'analyse spectroscopique pour le laiton HPb59-1 ; rapports de tests spécialisés de résistance à la température et à la pression pour les anneaux de presse en acier inoxydable et les joints en silicone.
2. Rapports sur les performances des produits finis : enregistrements de tests de pression hydrostatique en usine pour le corps de la vanne ; rapports d'essais d'étanchéité à l'air et d'étanchéité ; enregistrements de tests de durabilité (plus de 10 000 cycles) ; rapports de détection de défauts pour les ports à ajustement serré.
3. Certifications de conformité internationales : certification de sécurité des produits CE, répondant aux normes d'importation et de dédouanement pour les raccords de plomberie et de protection incendie dans la plupart des pays du monde.
4. Documentation d'acceptation du projet : certificat de conformité OEM et enregistrements de traçabilité des lots ; fournit toute la documentation nécessaire pour l'acceptation des projets de protection contre les incendies domestiques et de CVC, ainsi que pour les appels d'offres et l'enregistrement de projets à l'étranger.
R : Les robinets à tournant sphérique standard à simple pression se connectent uniquement à la tuyauterie en acier inoxydable ; le raccordement à des têtes de gicleurs filetées ou à des pompes de circulation nécessite des adaptateurs, ce qui introduit des points de fuite potentiels supplémentaires. Les robinets à tournant sphérique à filetage mâle pur nécessitent un filetage sur site, un processus fastidieux et présentant des risques d'incendie en raison du travail à chaud. Ce produit présente une conception intégrée à double interface, permettant à une seule vanne de se connecter à deux types de tuyauterie différents sans adaptateurs ni soudure. Cela réduit la variété des stocks, simplifie l'assemblage sur site, réduit le risque de fuites de pipelines et est idéal pour les projets de nouvelle construction et de rénovation impliquant des systèmes de tuyauterie hybrides.
R : Non. Le produit est doté d'un anneau de verrouillage en acier inoxydable à haute ténacité et d'un joint en silicone double couche résistant au vieillissement. Après le montage hydraulique, la bague de verrouillage s'engage uniformément dans la paroi du tuyau en acier inoxydable, répartissant uniformément la contrainte pour éviter la déformation causée par des points de pression localisés. Le joint en silicone a subi des milliers d'heures de tests de vieillissement statique par immersion dans l'eau, ce qui le rend adapté aux conditions statiques à long terme des réseaux de canalisations de protection incendie. De plus, chaque connexion à pression est soumise à des tests non destructifs avant de quitter l'usine, éliminant ainsi efficacement les risques d'incendie tels que le détachement des tuyaux ou les fuites lentes à la source.
R : Il est entièrement compatible. Le corps de la vanne est forgé à partir de laiton HPb59-1 épaissi en une seule unité et subit des tests destructifs haute pression PN16 avant expédition. Il résiste de manière fiable à la pression constante des systèmes de gicleurs de grande hauteur et aux surtensions transitoires causées par les cycles démarrage-arrêt des pompes, répondant ainsi aux normes d'acceptation nationales et internationales pour les projets de tuyauterie de protection incendie.
R : Non. La poignée papillon est compacte, ce qui permet à la section à ajustement serré du corps de la vanne d'être entièrement enveloppée dans un matériau isolant tandis que seule la poignée s'étend légèrement vers l'extérieur, nécessitant un jeu de fonctionnement minimal. Sa conception à course courte de 90° permet de basculer entre les états ouvert et fermé d'un simple mouvement, garantissant un fonctionnement sans obstruction dans les dégagements standard des arbres de tuyaux et des vides du plafond, sans interférence de la tôle ou de l'isolation.
