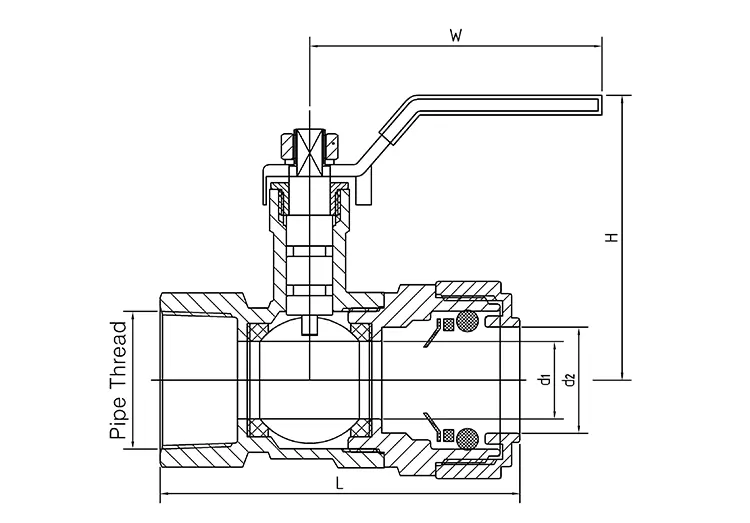

Robinet à bille en laiton haute température FT avec tige allongée

Le robinet à tournant sphérique en laiton FT haute température avec tige allongée utilise une structure de tige étendue et isolante thermique pour résoudre le problème industriel des poignées chaudes pendant le fonctionnement des pipelines à haute température. Équipé de joints PTFE chargés de graphite résistant aux hautes températures, il assure un transport stable et à long terme des fluides à haute température. Les extrémités filetées doubles femelles sont compatibles avec divers raccords de tuyauterie thermique, et le corps de vanne compact s'adapte aux canalisations enveloppées dans une isolation épaisse. Soutenue par des protocoles de test spécialisés pour les conditions de haute température, la vanne offre une durabilité élevée et nécessite un entretien minimal, ce qui la rend largement utilisée dans les projets de chauffage par le sol et de canalisations de circulation industrielles à haute température.

Paramètres techniques

Conception de sécurité dédiée

1. Tige isolée étendue : comporte une structure de tige étendue et isolée qui bloque le transfert de chaleur du corps de la vanne à la poignée. Cela évite aux travailleurs d'être brûlés par des composants chauds pendant le fonctionnement, améliorant ainsi considérablement la sécurité lors de la manipulation sur site de pipelines à haute température.

2. Conception de la tige anti-éruption : la tige intègre une structure anti-éruption renforcée. Il reste solidement verrouillé même sous la pression fluctuante de la vapeur ou de l'eau à haute température, éliminant ainsi les risques de sécurité tels que la pulvérisation du fluide ou l'éjection de la tige.

3. Opération simple à 90 ° : conçue pour une rotation facile à 90 degrés, la valve permet une ouverture ou une fermeture complète d'un simple tour de poignée. Le fonctionnement est simple, permettant un contrôle rapide du débit du pipeline, même dans des environnements complexes à haute température.

Détails de configuration

1. Construction en laiton DZR haute température : le robinet à tournant sphérique en laiton FT haute température avec corps à tige allongée est forgé à partir d'une seule pièce de laiton DZR (résistant à la dézincification) résistant aux hautes températures. Sa résistance à la chaleur dépasse de loin celle des vannes en laiton standard, garantissant l'absence d'oxydation ou de déformation rapide lors du transport à long terme de fluides à haute température.

2. Joints haute performance : les composants d'étanchéité sont en PTFE chargé de graphite. Contrairement aux joints en caoutchouc EPDM standard, ces matériaux résistent au durcissement, au vieillissement et aux fuites lors d'un contact continu avec des fluides à haute température.

3. Conception à passage intégral : la structure interne à passage intégral minimise la résistance au débit, garantissant un transport stable et de grand volume d'eau chaude et de vapeur sans atténuation du débit du pipeline.

Avantages de la conception à double filetage femelle

1. Les filetages femelles standardisés aux deux extrémités permettent une compatibilité directe avec les raccords de canalisations de chauffage et de vapeur traditionnels ; cela élimine le besoin d'adaptateurs supplémentaires et réduit les points de fuite potentiels.

2. Le corps compact de la vanne permet une installation même lorsque les tuyaux sont enveloppés dans une isolation épaisse, ce qui la rend idéale pour les espaces restreints des salles mécaniques et des collecteurs de chauffage par le sol.

3. Adapté à une large gamme de supports et d'applications, y compris la circulation du chauffage par le sol, l'eau chaude industrielle à haute température, la vapeur à basse pression et la circulation de fluides à haute température, le robinet à tournant sphérique en laiton FT haute température avec tige allongée est compatible avec les systèmes de chauffage résidentiel et de tuyauterie industrielle légère.

Garantie et assistance du fabricant

1. Documentation complète : chaque expédition est accompagnée de certificats de test ISO et CE complets et de rapports d'analyse de matériaux, répondant aux exigences d'enregistrement et de dédouanement des projets d'ingénierie thermique à l'étranger.

2. Garantie fabricant standard de 12 mois : La garantie couvre tous les défauts de fabrication ; Une assistance après-vente gratuite est fournie pour les problèmes d'étanchéité ou de qualité du corps de vanne survenant lors d'un fonctionnement normal à haute température.

3. Services techniques spécialisés : Notre équipe technique est spécialisée dans la tuyauterie thermique à haute température et propose des conseils sur l'assemblage d'isolation des vannes à tige allongée, le dépannage des fuites et la sélection des composants du système de vapeur, garantissant ainsi des réponses rapides aux demandes en ligne des acheteurs internationaux.

Recommandations d'entretien de routine

1. Inspectez régulièrement le joint au niveau du raccord de la tige de valve. Si une légère fuite se produit après une utilisation prolongée à haute température, le kit de joints graphite/PTFE haute température peut être remplacé individuellement sans qu'il soit nécessaire de remplacer l'ensemble du corps de vanne.

2. La poignée de commande tourne d'environ 90° ; ne forcez pas au-delà de cette plage, car une force excessive peut déformer la tige étendue, endommager les joints internes et raccourcir la durée de vie du produit.

3. Dans les applications vapeur, évitez de soumettre le corps de la vanne à des chocs thermiques soudains provoqués par des changements rapides de température. Ajustez progressivement la pression pendant le démarrage et l'arrêt pour minimiser l'usure du corps de la vanne et des joints causée par les cycles thermiques.

4. Avant un stockage à long terme, vidangez tout fluide résiduel à haute température du corps de la vanne et nettoyez la saleté de surface. Stockez la vanne dans un endroit sec et bien ventilé pour éviter la corrosion des filetages causée par une accumulation à long terme de tartre à haute température.

FAQ

Q1 : Quels sont les avantages du modèle à tige allongée par rapport aux robinets à tournant sphérique à tige courte standard ?

R : Avec les robinets à tournant sphérique à tige courte standard, la chaleur élevée provenant du corps du robinet est transférée directement à la poignée, ce qui présente un risque de brûlure pour les opérateurs. Le robinet à tournant sphérique en laiton FT haute température avec tige allongée crée une barrière thermique qui élimine structurellement ce risque ; le corps de la vanne peut être intégré dans la couche isolante tandis que la poignée reste exposée pour une utilisation facile, ce qui en fait le choix idéal pour les canalisations thermiques à haute température.

Q2 : Comment les joints en PTFE chargés de graphite se comparent-ils aux joints en caoutchouc standard dans les environnements à haute température ?

R : Les joints en caoutchouc standard durcissent et se fissurent rapidement lorsqu'ils sont exposés à des températures supérieures à 100 °C pendant des périodes prolongées, entraînant des fuites. Le PTFE chargé de graphite offre une résistance thermique supérieure, ce qui le rend adapté à un fonctionnement continu avec de l'eau chaude à haute température et de la vapeur à basse pression ; il ralentit considérablement le vieillissement des joints et réduit la fréquence d’entretien des pipelines.

Q3 : Quels accessoires de tuyauterie thermique sont compatibles avec cette vanne à double filetage femelle ?

R : Doté de filetages femelles standard aux deux extrémités, il se connecte directement aux collecteurs de chauffage par le sol, aux raccords de vanne de vapeur et aux composants de conduites d'eau à haute température sans nécessiter d'adaptateurs supplémentaires, minimisant ainsi les points de fuite potentiels.

Q4 : Comment les fuites de joints sont-elles gérées dans les applications à haute température ?

R : Pour les problèmes de joint ou de corps de vanne non causés par une mauvaise manipulation, notre équipe technique propose des solutions de réglage d'assemblage ciblées et fournit des pièces d'étanchéité de remplacement pour guider les réparations.

Q5 : La vanne peut-elle être utilisée pour un service à long terme dans les conduites de circulation de vapeur basse pression ?

R : Il est entièrement compatible. Le corps en laiton résistant aux hautes températures et les joints spécialisés à haute température ont subi des tests de vieillissement à la vapeur simulés, garantissant un fonctionnement stable à long terme dans les conduites de vapeur basse pression avec une perte de débit minimale et des intervalles de maintenance prolongés.

Q6 : Le robinet à tournant sphérique en laiton FT haute température avec tige allongée peut-il être installé sur des tuyaux avec des couches d'isolation épaisses ?

R : Oui. Le corps de la vanne est compact, seule la tige allongée dépassant de la couche isolante. Cela permet au matériau isolant d'envelopper entièrement le corps de la vanne sans espaces causés par les saillies de la vanne, ce qui le rend adapté aux installations dans les salles mécaniques et aux canalisations à haute température dissimulées dans les plafonds.
