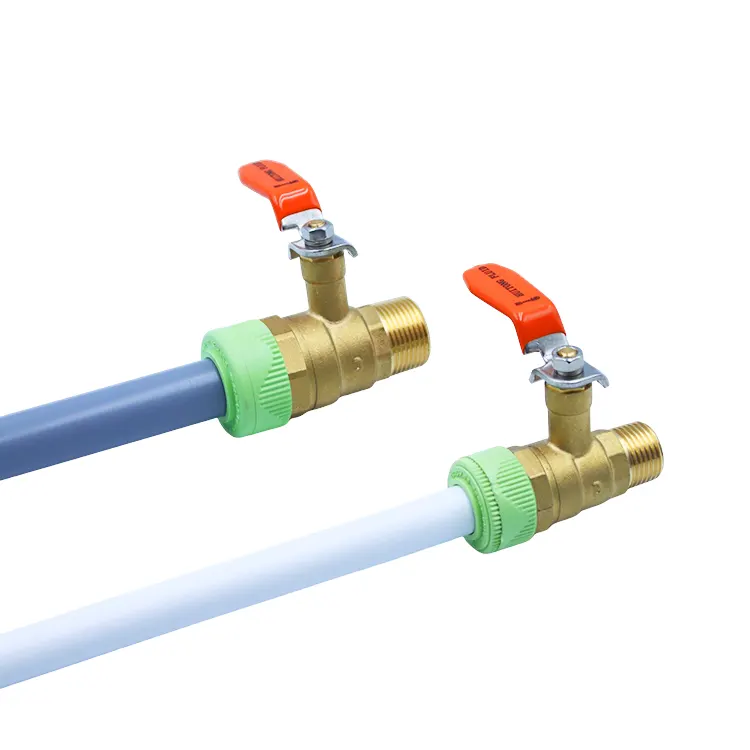

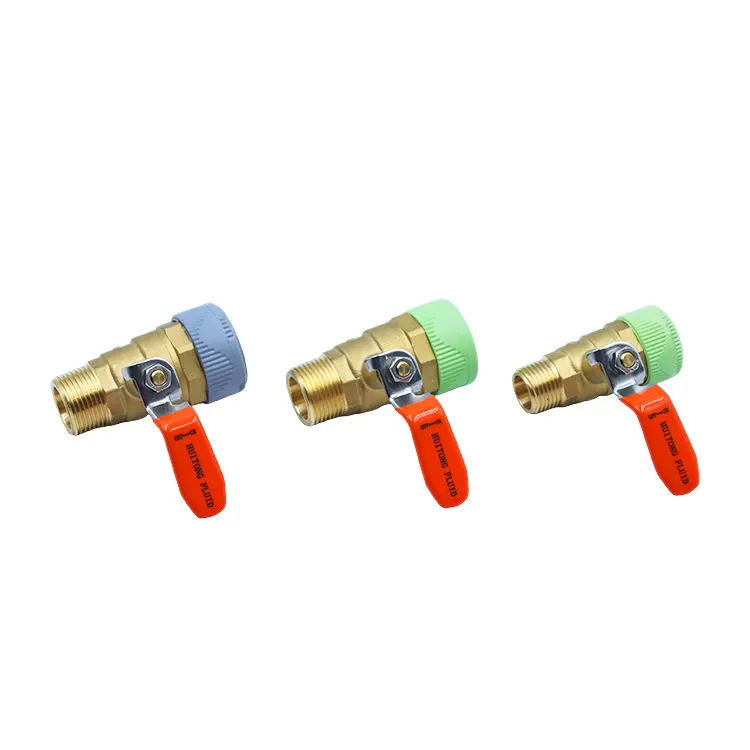

Robinet à tournant sphérique en laiton à connexion rapide à filetage mâle à tige allongée

Ce robinet à tournant sphérique en laiton à connexion rapide est une vanne de régulation composite développée par Huitong spécifiquement pour les systèmes de circulation d'eau chaude à haute température et de chauffage par le sol. Il s'agit d'un raccord « 3 en 1 » unique, combinant un port de connexion rapide, une extrémité filetée mâle et une tige d'isolation thermique allongée, qui résout plusieurs problèmes d'ingénierie, tels que les risques de brûlure pendant le fonctionnement, l'installation lourde, les transitions difficiles entre l'ancienne et la nouvelle tuyauterie et la mauvaise compatibilité avec les canalisations isolées.

Construite à partir de laiton forgé sans plomb et résistant aux hautes températures avec une structure d'étanchéité composite et un mécanisme de connexion rapide autobloquant en acier inoxydable, la vanne permet une installation rapide sans soudure ni adhésif. Le robinet à tournant sphérique en laiton à connexion rapide à filetage mâle à tige allongée prend en charge le démontage non destructif pour l'entretien et est compatible avec les canalisations isolées dissimulées et divers matériaux de plomberie courants, ce qui en fait un choix idéal pour le chauffage résidentiel et les systèmes de circulation d'eau industriels légers.

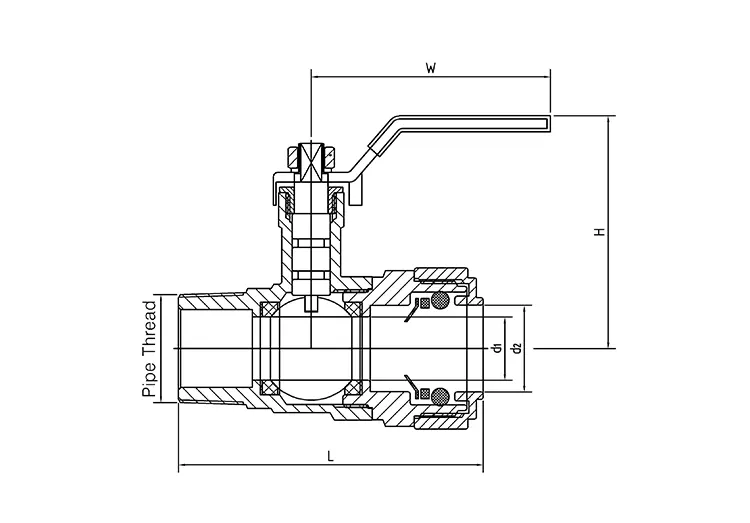

Paramètres techniques

Interface composite 3 en 1

1. Dispose d'une conception différenciée à double port : une extrémité utilise une interface de connexion rapide « push-in » sans outil, tandis que l'autre dispose d'un filetage mâle standard. Cette double fonctionnalité répond aux besoins d'installation rapide et de connexions filetées, s'adaptant à des scénarios de transition de tuyauterie complexes.

2. Le port à connexion rapide intègre un mécanisme à dents de verrouillage en acier inoxydable à haute résistance qui maintient solidement trois types de tuyaux courants : tubes en cuivre, tuyaux en acier inoxydable à paroi mince et tuyaux de chauffage par le sol PEX. Aucune fusion thermique, aucun adhésif ou outil de sertissage spécialisé n'est requis, ce qui entraîne zéro consommable d'installation.

3. L'extrémité filetée mâle est conforme aux spécifications de raccord standard mondiales, permettant une connexion directe à divers accessoires de pipeline sans adaptateurs. Cela réduit le nombre de points de connexion et minimise structurellement le risque de fuite.

Protection de sécurité améliorée

1. La vanne utilise une tige allongée et isolée thermiquement spécialement conçue. Cela bloque efficacement le transfert de chaleur du corps de la vanne à la poignée de commande, résolvant ainsi complètement le problème des poignées qui deviennent trop chaudes au toucher lors du fonctionnement de systèmes d'eau chaude à haute température ou de chauffage par le sol.

2. Équipée d'une structure de tige renforcée et anti-éruption, la vanne résiste aux fluctuations de pression et aux surtensions lors de la circulation de l'eau chaude. Cela empêche le desserrage, le détachement ou l'éjection de fluide de la tige, améliorant ainsi considérablement la sécurité dans des conditions de fonctionnement à haute pression et à haute température.

3. Conception de fonctionnement à poignée unique à 90 ° : présente une course d'actionnement courte et une manipulation douce et sans effort. Le robinet à tournant sphérique en laiton à connexion rapide à filetage mâle à tige étendue permet un contrôle rapide d'ouverture/fermeture complète, même dans les systèmes de tuyauterie scellés à haute température, ce qui le rend idéal pour les applications nécessitant des cycles fréquents.

Matériaux résistants aux hautes températures

1. Le corps de la vanne est forgé à partir d’une seule pièce de laiton DZR (résistant à la dézincification) sans plomb. Le matériau est dense et uniforme, offrant une excellente résistance aux températures élevées, à l’oxydation et au tartre ; il résiste à la corrosion et à la déformation lors d'une exposition prolongée à l'eau chaude.

2. Équipé de composants d'étanchéité en PTFE composite résistant aux hautes températures. Contrairement aux joints standard conçus pour les températures ambiantes, ceux-ci résistent à une circulation continue d'eau chaude sans vieillissement, durcissement ou fuite, garantissant ainsi une stabilité d'étanchéité à long terme.

3. Structure interne à passage intégral : permet un écoulement d'eau sans obstruction sans étranglement ni zones mortes. Une faible résistance au débit et une perte de débit minimale garantissent une distribution d'eau efficace dans les systèmes de chauffage par le sol, d'eau chaude sanitaire et d'eau de circulation industrielle.

Structure de carrosserie compacte

1. Conception compacte et raffinée : le corps de la vanne peut être entièrement enveloppé dans l’isolation du tuyau, seule la poignée de tige allongée étant exposée. Cela préserve l'intégrité du système d'isolation du pipeline et évite les pertes de chaleur.

2. Convient aux installations dissimulées (dans le mur ou au-dessus du plafond) : il résout les problèmes d'installation courants associés aux vannes encombrantes, tels que l'impossibilité d'appliquer des couches d'isolation et la condensation localisée ou la perte de chaleur sur le pipeline.

3. Prend en charge le démontage et la réutilisation non destructifs : la maintenance, les modifications du système ou le remplacement des équipements peuvent être effectués sans couper la tuyauterie, ce qui réduit considérablement les coûts de maintenance technique et le gaspillage de matériaux.

Contrôle qualité spécialisé pour les raccords haute température

1. Test des matières premières : toutes les matières premières en laiton DZR subissent une analyse spectrale à leur arrivée pour vérifier les indicateurs de performance clés, tels que la résistance aux températures élevées et la résistance à la dézincification, garantissant un contrôle qualité à la source.

2. Tests de simulation du produit fini : chaque unité est soumise à des tests individuels d'étanchéité à l'air, de résistance à la pression hydrostatique et de cyclage/vieillissement à haute/basse température. Les domaines clés incluent la stabilité de l’étanchéité de la tige étendue et la force de verrouillage de l’interface à connexion rapide. 3. Traçabilité complète des lots : chaque produit porte un code de lot unique, avec des enregistrements archivés pour l'ensemble du processus, de la production et de la transformation aux tests. La certification CE et les rapports d'essais de matériaux sont disponibles lors de l'expédition pour répondre aux exigences d'acceptation des projets à l'étranger et de dédouanement.

Système de garantie du fabricant

1. Le robinet à tournant sphérique en laiton à connexion rapide à filetage mâle à tige étendue est accompagné d'une garantie du fabricant de 12 mois. Nous fournissons des solutions correctives gratuites aux problèmes causés par des processus de fabrication ou des défauts de matériaux, tels que des fuites de joints, des dysfonctionnements de commutation ou une défaillance du mécanisme de verrouillage.

2. Notre équipe technique est spécialisée dans les systèmes de plomberie à haute température, offrant des conseils très pratiques sur les normes d'installation à connexion rapide, la sélection et l'appariement des tuyaux, ainsi que le dépannage des fuites dans les canalisations à haute température.

3. Nous fournissons un support après-vente rapide et multilingue et proposons des solutions de tuyauterie personnalisées aux entrepreneurs en plomberie et aux grossistes mondiaux, garantissant ainsi la compatibilité avec les normes de construction locales.

Recommandations opérationnelles standard

1. Installation par pression : avant l'installation, assurez-vous que l'extrémité du tuyau est coupée proprement, sans bavures et exempte de débris internes. Alignez le tuyau verticalement avec le port de connexion rapide et insérez-le à une vitesse constante ; un « clic » audible indique que le verrou est engagé. Évitez toute insertion inclinée ou incomplète, car cela pourrait entraîner de futures fuites.

2. Fonctionnement de la valve : lors d'une utilisation quotidienne, faites pivoter doucement la poignée de seulement 90°. Ne forcez pas la poignée et ne la faites pas tourner au-delà de ses limites de course ; cela empêche la déformation de la tige étendue sous contrainte, protège la structure d'étanchéité interne à haute température et prolonge la durée de vie.

3. Fonctionnement à haute température : lors du démarrage ou de l’arrêt des systèmes d’eau chaude ou de chauffage par le sol, ajustez progressivement la pression et la température de l’eau. Évitez les fluctuations brusques de température ou les surtensions instantanées pour minimiser l’usure des joints et garantir la stabilité de l’étanchéité à long terme.

4. Démontage et maintenance : Utilisez des outils spécialisés pour le démontage pendant la maintenance du pipeline afin de libérer en douceur le mécanisme de verrouillage. Ne faites pas levier et ne tirez pas avec force. Les vannes en bon état peuvent être réutilisées, réduisant ainsi les coûts de matériaux pour le projet.

FAQ

Q1 : L'interface à connexion rapide se desserrera-t-elle ou fuira-t-elle après une utilisation à long terme dans des cycles à haute température ?

R : Le port à connexion rapide est doté de dents autobloquantes en acier inoxydable épaissi. Il a subi des tests de vieillissement cyclique à haute et basse température, garantissant des performances de verrouillage stables dans des conditions de haute température sans desserrage dû à la dilatation ou à la contraction thermique. Associé à des composants d'étanchéité résistants aux hautes températures, il garantit l'absence de fuite lors d'une circulation d'eau à long terme.

Q2 : Avec quels types de tuyauteries et de systèmes le robinet à tournant sphérique en laiton à connexion rapide à tige allongée et filetage mâle est-il compatible ?

R : Il est compatible avec les tuyaux en cuivre, les tuyaux en acier inoxydable à paroi mince et les tuyaux de chauffage par le sol PEX. Il est largement utilisé dans les systèmes d'eau chaude sanitaire, les systèmes de circulation de chauffage par le sol et les circuits d'eau de circulation industriels légers, ce qui le rend adapté à la grande majorité des projets de plomberie à haute température résidentiels et industriels légers.

Q3 : L’enveloppement du corps de la vanne dans un matériau isolant affectera-t-il son fonctionnement ou sa dissipation thermique ?

R : Non. Le corps de la vanne principale peut être entièrement recouvert d'isolation, ne laissant que la poignée de commande exposée. Cela garantit que le fonctionnement de la vanne ne reste pas affecté tout en maintenant l'intégrité de l'isolation du pipeline (évitant les pertes de chaleur ou la condensation localisées) et en respectant les normes relatives aux installations de canalisations isolées dissimulées.

Q4 : Quelles inspections de qualité spécifiques sont effectuées pour les applications à haute température ?

R : En plus des tests standard d’étanchéité à l’air et de résistance à la pression, nous effectuons des tests de vieillissement cyclique à haute et basse température. Ceux-ci vérifient spécifiquement la stabilité d'étanchéité de la tige allongée et la force de verrouillage à haute température de l'interface à connexion rapide, simulant une circulation d'eau chaude à long terme pour garantir que le produit fonctionne de manière fiable dans des environnements complexes à haute température.

Q5 : Que faut-il prendre en compte lors d'une utilisation quotidienne dans des conditions de température élevée ?

R : Évitez d'actionner la vanne avec une force excessive et évitez les pics ou les chutes soudaines de pression de l'eau ; inspectez régulièrement le joint à l’interface de la tige de valve. Le contrôle progressif de la température et de la pression pendant le démarrage et l'arrêt du système minimise l'usure des joints et garantit un fonctionnement stable et à long terme de la vanne.
