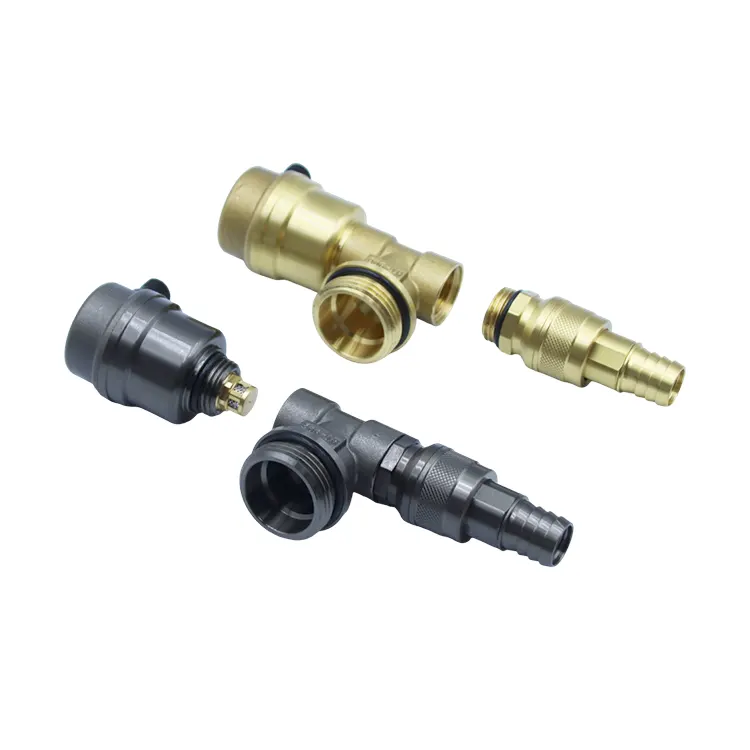

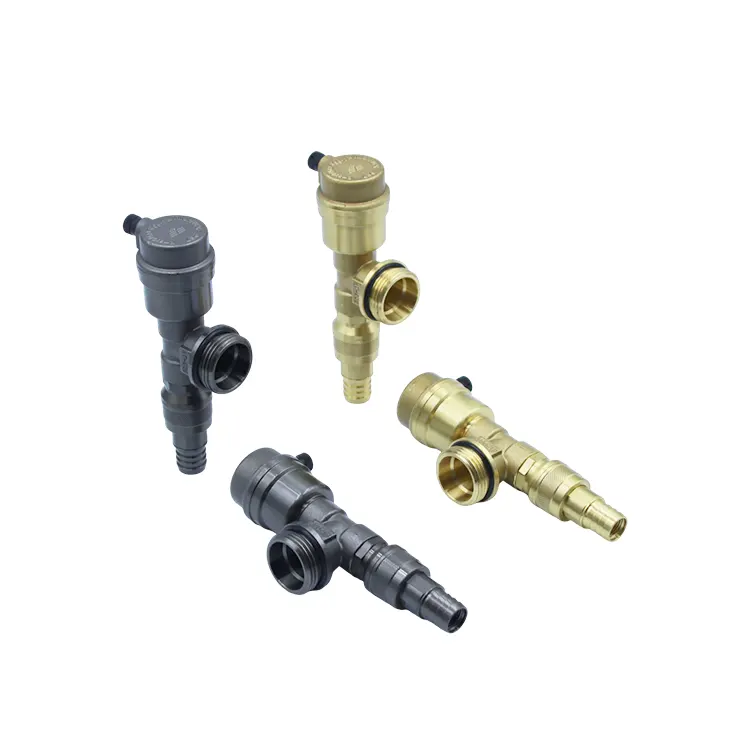

Valve de contrôle de vidange d'air arrière intégrée en laiton

Nous avons combiné un purgeur d'air automatique de type flotteur et un robinet à tournant sphérique de drainage contrôlable indépendamment en une seule unité. Pendant le fonctionnement quotidien, il expulse continuellement et automatiquement l'air accumulé pour éliminer les sas et le bruit associé ; pendant la maintenance, la vanne de vidange peut être ouverte séparément pour éliminer les sédiments et le tartre de la tuyauterie.

Équipée de joints EPDM résistants aux hautes températures, la vanne de contrôle de vidange d'air arrière intégrée en laiton est conçue pour résister à la circulation d'eau à haute température à long terme typique des systèmes de chauffage par le sol. Le corps de la vanne présente une finition nickelée polie qui résiste au tartre et à l'oxydation, tandis que la structure compacte et intégrée permet d'économiser considérablement de l'espace d'installation dans l'armoire du collecteur, ce qui la rend adaptée à tout, des petites unités résidentielles aux magasins commerciaux et immeubles de bureaux.

Paramètres techniques

Quels problèmes courants résout-il ?

Lors de l'utilisation à long terme de systèmes de chauffage au sol hydroniques, deux problèmes majeurs s'accumulent souvent à l'extrémité du collecteur, compromettant les performances de chauffage : l'air emprisonné dans la boucle de circulation crée des sas, provoquant un débit d'eau bruyant et des points froids dans certaines pièces ; pendant ce temps, les sédiments et le tartre se déposent avec le temps, obstruant les serpentins de chauffage et réduisant l'efficacité de l'échange thermique.

Les solutions traditionnelles nécessitent l'installation de vannes de purge d'air et de robinets à tournant sphérique de drainage séparés, qui consomment beaucoup d'espace dans l'armoire, augmentent le risque de fuites dues aux multiples connexions filetées et rendent l'installation ou le remplacement fastidieux. Notre vanne de contrôle de vidange d'air arrière intégrée en laiton est un composant 2 en 1 conçu spécifiquement pour l'extrémité des collecteurs de chauffage par le sol. Il est forgé à partir de laiton HPb59 épaissi de haute qualité et dispose d'un filetage standard de 1 pouce, ce qui lui permet de remplacer directement les embouts de la grande majorité des collecteurs du marché sans nécessiter de modifications de la tuyauterie préinstallée.

Pourquoi la structure intégrée est-elle supérieure aux composants séparés de ventilation et de drainage ?

1. La conception de la vanne intégrée 2 en 1 réduit les points de fuite

La vanne de purge et de vidange arrière intégrée en laiton combine une purge d'air automatique et un robinet de vidange à bille en une seule unité. Cela élimine le besoin de bouches d'aération et de bouchons de vidange séparés, réduit le nombre de points de connexion filetés et réduit fondamentalement le risque de fuites d'eau ou d'air au niveau des joints causées par la circulation à haute température typique des systèmes de chauffage par le sol.

2. Compatible avec les filetages standard de 1 pouce pour un remplacement direct sur site

L'extrémité de la vanne est dotée d'un filetage standard de 1 pouce, ce qui la rend compatible avec les spécifications d'embout des collecteurs de chauffage par le sol courants. L'installation consiste simplement à retirer le bouchon existant (aucune découpe ou modification de la tuyauterie intégrée n'est requise), ce qui réduit considérablement le temps d'installation.

3. La taille compacte s’adapte aux armoires de chauffage par le sol étroites

Sa conception rationalisée et intégrée occupe la moitié de l'espace des composants séparés. Il est idéal pour les installations dans des espaces restreints, telles que les petites armoires chauffantes dans les maisons compactes ou les espaces utilitaires d'équipement, garantissant une disposition des canalisations soignée et organisée.

Comment gère-t-il les conditions de température élevée à long terme du chauffage par le sol ?

1. Construction forgée épaisse et intégrée : résistante à la pression, aux fissures et durable.

Fabriquée par forgeage à chaud à partir de laiton HPb59 (une qualité spécialisée pour le chauffage par le sol), la vanne présente des parois épaissies et une structure dense et sans pores. Il résiste de manière stable à la pression de circulation du système et résiste aux renflements, aux fissures ou aux fuites, même sous des cycles thermiques à long terme.

2. Finition nickelée polie : résistante au calcaire, à l'oxydation et à la corrosion.

L'extérieur de la vanne est soumis à un double processus de protection : polissage suivi d'un placage au nickel, qui isole le matériau de base en laiton des minéraux et de l'humidité présente dans l'eau de chauffage. Cela évite l'accumulation de calcaire et les taches d'oxydation lors d'un fonctionnement à long terme, conservant ainsi une apparence propre et prolongeant la durée de vie de la vanne.

3. Laiton sans plomb et respectueux de l’environnement : répond aux normes de sécurité de l’eau résidentielle

Les matériaux bruts en laiton sont soumis à une analyse spectrale lot par lot pour garantir que la teneur en plomb est conforme aux réglementations et empêche la lixiviation des métaux lourds. Adapté aux circuits d'eau chaude sanitaire et de chauffage par le sol, il répond aux normes de conformité environnementale pour les matériaux de tuyauterie CVC résidentiels.

À quels problèmes fondamentaux du chauffage par le sol répond-il ?

(1) Ensemble de ventilation automatique de type flotteur : élimine les sas et le chauffage inégal

1. Dispose d'un mécanisme de flotteur intégré très réactif qui libère automatiquement l'air généré pendant le processus de circulation de l'eau du chauffage par le sol, éliminant ainsi le besoin d'une ventilation manuelle fréquente ;

2. Évacue en permanence l'air accumulé pour éviter les sas et éliminer le bruit causé par les turbulences du débit d'eau ; assure une circulation uniforme de l'eau dans tout le système, évitant ainsi les basses températures dans des pièces spécifiques ;

3. L’ensemble de ventilation est scellé indépendamment ; le flotteur fonctionne de manière fiable même avec une circulation d'eau à haute température, évitant ainsi les problèmes tels que le blocage, les fuites d'air ou les pannes mécaniques.

(2) Robinet à tournant sphérique de vidange contrôlable indépendamment : élimine rapidement les sédiments et le tartre

1. Équipé d'une poignée de commande dédiée ; il reste entièrement scellé pendant le fonctionnement normal du chauffage et n'est ouvert que pour le rinçage et l'entretien du système ;

2. Permet le raccordement du tuyau une fois ouvert ; utilise la pression de l'eau du système pour éliminer rapidement les sédiments et le tartre accumulés au bas des serpentins de chauffage, évitant ainsi les blocages et l'inefficacité du transfert de chaleur ;

3. Le robinet de vidange est doté d'un joint interne en PTFE épaissi qui maintient une performance d'étanchéité à l'air et sans fuite même après des ouvertures et des fermetures répétées, éliminant ainsi les risques d'infiltration à long terme.

Comment garantir une performance sans fuite tout au long de la saison de chauffage ?

1. Joints EPDM

Utilise des joints EPDM spécialisés résistants aux hautes températures qui subissent des milliers de cycles de vieillissement à haute/basse température effectués en usine ; ils ne durcissent pas, ne rétrécissent pas et ne se fissurent pas lors d'une exposition prolongée à l'eau chaude (au-dessus de 60 °C), garantissant ainsi une étanchéité durable et étanche au niveau des raccords filetés et des sièges de vanne.

2. Conception d'étanchéité en couches multipoints

Des joints indépendants sont installés à trois points critiques : le noyau de ventilation, le robinet à bille de vidange et les filetages du corps du robinet, créant ainsi un système d'étanchéité en couches ; cela évite les fuites ou les infiltrations immédiates causées par la défaillance d'un seul joint, améliorant ainsi la stabilité opérationnelle du système de chauffage par le sol.

3. Composants d'étanchéité remplaçables indépendamment

Les joints EPDM et les noyaux de flotteur de ventilation sont des pièces authentiques et remplaçables indépendamment ; Si un joint vieillit ou tombe en panne, seul le composant spécifique doit être acheté et remplacé, ce qui réduit considérablement la maintenance à long terme et les coûts des consommables du système de chauffage.

À quelles étapes les risques de fuite du système de chauffage sont-ils atténués ?

1. Criblage spectroscopique des matières premières

Chaque lot de billettes de laiton HPb59 est soumis à des tests spectroscopiques et physico-chimiques pour contrôler strictement les paramètres concernant la teneur en plomb, la résistance à la compression et la résistance à la dézincification. Les flotteurs de ventilation et les joints EPDM sont soumis à des tests spécialisés de cyclage à haute température et de durabilité hydrostatique pour éliminer de manière préventive les composants sujets au vieillissement ou à une résistance insuffisante à la pression.

2. Tests de performances complets

Chaque vanne de contrôle de vidange d'air arrière intégrée en laiton est soumise à des tests de pression hydrostatique, à des tests d'étanchéité à l'air à base de bulles et à des tests de durabilité impliquant des dizaines de milliers de cycles d'ouverture/fermeture. Ces tests vérifient de manière exhaustive les limites de pression du corps de vanne, la stabilité de l'étanchéité et la réactivité des fonctions de ventilation et de vidange.

3. Étalonnage de précision spécialisé

Des contrôles spécialisés sont effectués sur la coaxialité des filetages d'installation de 1 pouce, la sensibilité du flotteur de ventilation et l'étanchéité du robinet à bille de vidange. Cette précision permet d'éviter trois pannes courantes des systèmes de chauffage par le sol : le désalignement du filetage, le blocage du mécanisme de ventilation et les fuites au niveau de l'orifice de vidange.

4. Traçabilité et contrôle au niveau des lots

Chaque vanne de contrôle de ventilation et de vidange intégrée en laiton est gravée au laser avec un code de lot unique, et les enregistrements couvrant toutes les étapes de production (forgeage, usinage, assemblage de composants et inspection finale) sont archivés en permanence. Lors de l'expédition, nous fournissons des rapports d'analyse spectroscopique pour le matériau en laiton et des certificats de conformité d'usine pour les performances hydrostatiques et étanches à l'air, répondant aux exigences des inspections de chauffage par le sol résidentiel et des dossiers d'achèvement de projets CVC commerciaux.

Soutenir les politiques après-vente

1. Conseils techniques dédiés à la mise en service des systèmes de chauffage par le sol

Les techniciens professionnels fournissent des conseils individuels sur les normes d'assemblage des filetages, le réglage du flotteur, les procédures de rinçage des conduites de drainage et les protocoles de dépannage en cas de fuite, réduisant ainsi le temps de reprise lors de l'installation et de la mise en service sur site.

2. Support client transfrontalier multilingue 24h/24 et 7j/7

Notre équipe d'assistance en ligne multilingue s'adapte aux fuseaux horaires du monde entier, garantissant des réponses rapides aux demandes de renseignements concernant la sélection de produits, l'état des commandes groupées et les problèmes après-vente des grossistes CVC et des entrepreneurs en chauffage par le sol étrangers, facilitant ainsi une communication transfrontalière transparente.

3. Solutions personnalisées pour les projets de chauffage par le sol à grande échelle

Pour les projets d'approvisionnement en gros, tels que les installations de chauffage par le sol résidentielles ou les systèmes de chauffage commerciaux pour les magasins et les immeubles de bureaux, nous fournissons des plans de configuration personnalisés et standardisés basés sur les spécifications du collecteur et les exigences de disposition des armoires, optimisant ainsi la liste d'inventaire pour l'ensemble des accessoires de tuyauterie.

4. Approvisionnement stable en pièces de rechange d'origine et garantie de 12 mois

Nous garantissons un approvisionnement continu et à long terme en pièces d'usure individuelles, telles que des joints EPDM d'origine et des noyaux de vannes à flotteur de ventilation. L'ensemble de la gamme de vannes de ventilation et de drainage intégrées est accompagnée d'une garantie fabricant de 12 mois couvrant les défauts inhérents de matériaux et de fabrication, y compris les fissures du corps de vanne en laiton, les fuites dues à des problèmes d'assemblage en usine et le blocage des composants de ventilation ou de drainage, avec des conseils techniques gratuits et des pièces de rechange d'origine fournies.

Convient à quels scénarios de chauffage par le sol ?

1. Chauffage au sol résidentiel : rénovations de toute la maison et nouvelles constructions

Convient pour remplacer les terminaux collecteurs dans les logements commerciaux et les maisons auto-construites ; la structure intégrée s'adapte aux armoires chauffantes résidentielles compactes. La ventilation automatique élimine le bruit dans le système de chauffage et un simple entretien périodique du drainage répond aux besoins d'utilisation à long terme des ménages ordinaires.

2. Systèmes de chauffage commerciaux pour les magasins et les restaurants donnant sur la rue

Idéal pour les environnements commerciaux à forte circulation piétonnière et à l’eau contenant des impuretés ; le robinet à tournant sphérique de drainage permet un rinçage rapide et périodique des sédiments, réduisant ainsi le risque de blocage du serpentin. Le corps de vanne compact permet d'économiser de l'espace dans les placards utilitaires étroits, ce qui rend la vanne de contrôle de vidange d'air arrière intégrée en laiton adaptée aux installations CVC commerciales standardisées à grande échelle.

3. Chauffage au sol centralisé pour les immeubles de bureaux

Convient aux immeubles de bureaux à plusieurs étages nécessitant de nombreux collecteurs centralisés ; la vanne intégrée « deux en un » réduit la variété des pièces à acheter et simplifie les processus d'assemblage en vrac. La gamme de produits est livrée avec une documentation complète pour l'acceptation du projet, répondant aux normes relatives aux appels d'offres et aux audits de dépôt d'achèvement de projets CVC à grande échelle.

4. Projet de rénovation et de réparation de canalisations de chauffage par le sol vieillissantes

Les raccords séparés de ventilation et de drainage situés aux extrémités des collecteurs existants souffrent souvent de vieillissement et de fuites. Au lieu de remplacer l'ensemble du collecteur, l'ancien capuchon peut simplement être retiré et remplacé par cette vanne intégrée. Cela ne nécessite aucune modification de la tuyauterie intégrée du chauffage par le sol, ce qui se traduit par une rénovation plus facile, un calendrier de projet plus court et une réduction significative des coûts de matériaux et de main d'œuvre.

FAQ

Q1 : Quels sont les principaux avantages en matière d'approvisionnement de la vanne de ventilation/vidange intégrée par rapport aux raccords séparés traditionnels en deux parties ?

R : Les raccords séparés traditionnels nécessitent l'installation d'un évent indépendant et d'un bouchon de vidange ; ces deux composants occupent un espace important dans l'armoire du collecteur, doublent le risque de fuite dû à la présence de deux raccords filetés et impliquent un assemblage complexe sur site et des coûts de main d'œuvre plus élevés. Ce produit intègre des fonctions de ventilation et de vidange dans un seul corps de vanne avec un seul raccord fileté, réduisant considérablement les risques de fuite. Sa structure compacte tout-en-un s'adapte aux armoires de collecteurs étroites et remplace directement l'embout d'origine sans modification de la tuyauterie. Il simplifie la gestion des stocks et réduit le temps d'installation sur site, ce qui en fait un choix idéal pour réduire les coûts et améliorer l'efficacité des nouvelles installations et des projets de rénovation.

Q2 : Le composant de ventilation automatique de type flotteur se coincera-t-il ou échouera-t-il sous la circulation à long terme à haute température du chauffage par le sol ?

R : Non. La grille d'aération est dotée d'un mécanisme de flotteur interne de haute précision qui a passé avec succès les tests de durabilité en usine impliquant des dizaines de milliers de cycles à haute et basse température. Le flotteur monte et descend de manière flexible pour évacuer l'air automatiquement chaque fois que l'air s'accumule dans l'eau en circulation. Il est équipé d'un joint EPDM résistant aux hautes températures qui empêche le flotteur de coller, même après une immersion prolongée dans l'eau chaude, assurant ainsi une ventilation sensible de l'air tout au long de la saison de chauffage sans bourrage ni fuite.

Q3 : Le filetage standard de 1 pouce du corps de la vanne est-il compatible avec la grande majorité des collecteurs de chauffage par le sol du marché ?

R : Il est entièrement compatible. L'extrémité d'installation comporte un filetage mâle standard de 1 pouce courant dans l'industrie du chauffage par le sol, répondant aux spécifications d'embout de la plupart des collecteurs nationaux et importés utilisés dans les applications résidentielles et commerciales. Il permet un remplacement direct dans les nouvelles installations et les projets de rénovation sans avoir besoin d'adaptateurs de réduction supplémentaires.

Q4 : Concernant le joint EPDM résistant aux hautes températures : va-t-il vieillir rapidement et provoquer des fuites dues à la circulation de l'eau à haute température toute l'année ?

R : Non, ce ne sera pas le cas. Il est livré avec un joint EPDM de qualité industrielle spécialement conçu pour les systèmes de chauffage par le sol. Ce joint a passé avec succès des tests de vieillissement à long terme impliquant une immersion dans de l'eau statique à haute température ; il résiste de manière fiable à la circulation continue d'eau chaude dépassant 60 °C et résiste au durcissement, au rétrécissement ou à la fissuration pendant le cycle thermique. Il assure une étanchéité parfaite pendant toute la saison de chauffage, éliminant ainsi le risque de fuite lente aux points de raccordement.

Q5 : Le corps de vanne intégré prendra-t-il trop de place à l'intérieur de l'armoire de chauffage par le sol compacte et gênera-t-il le fonctionnement ?

R : Non, ce ne sera pas le cas. Par rapport aux composants de ventilation et de drainage séparés, la structure de vanne intégrée réduit le volume global de près de moitié. Le corps de la vanne de régulation de vidange d'air arrière intégrée en laiton peut être entièrement entouré par l'isolation du système de chauffage par le sol, seule la poignée de vidange étant légèrement exposée. La poignée peut être facilement tournée pour effectuer les opérations de vidange dans l'espace standard réservé dans l'armoire ; il n'y a aucune obstruction provenant de tôles ou de couches d'isolation, ce qui rend le fonctionnement pratique et sans effort.
