Collecteur intégré en laiton pour tubes de chauffage au sol

Pendant la construction et le fonctionnement à long terme du système de chauffage par le sol, les vannes collectrices de type divisé courantes rencontrent souvent de multiples problèmes tels que des composants dispersés, des procédures d'assemblage compliquées, une accumulation anormale de gaz et du bruit dans les canalisations, la nécessité d'arrêter l'ensemble du système pour la maintenance d'une seule ligne et des fuites d'eau lors d'un fonctionnement à haute température.

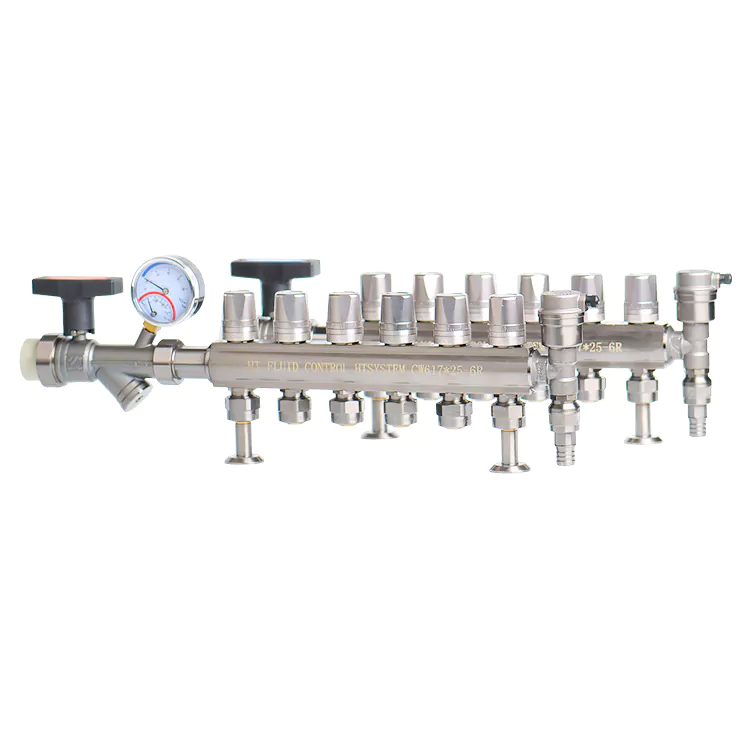

Ce collecteur intégré en laiton pour tubes de chauffage au sol est une vanne de collecteur intégrée spécialement conçue pour le système de chauffage au sol à eau. Il est fabriqué en forgeant du laiton HPb59 épais en une seule pièce et est intégré en usine avec trois composants fonctionnels de base : une soupape d'échappement automatique, une soupape de décharge inférieure et un robinet à tournant sphérique de réglage de dérivation indépendant. Il n'est pas nécessaire de procéder à un assemblage dispersé sur place, ce qui réduit considérablement le temps d'installation du système de chauffage par le sol.

Les canaux d'écoulement internes précis répartissent uniformément le débit d'eau de chauffage, réduisant ainsi le bruit du débit d'eau du pipeline ; il est équipé d'un joint d'étanchéité en silicone résistant aux hautes températures, assurant une étanchéité stable et aucune fuite dans toutes les conditions de circulation d'eau à haute température tout au long de l'année.

Le produit offre plusieurs spécifications de branche pour la sélection, avec une structure globale compacte qui économise de l'espace d'installation pour la boîte et une surface polie pour prévenir la rouille. Il convient à la décoration de maisons résidentielles, aux espaces commerciaux, aux immeubles de bureaux et à divers projets de chauffage au sol, en tenant compte de l'uniformité de la température de chauffage, de la commodité d'installation et de la durabilité de l'étanchéité à long terme.

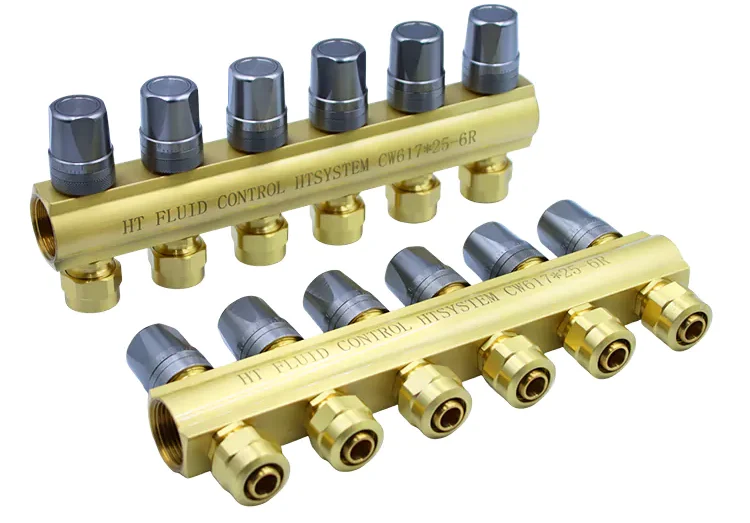

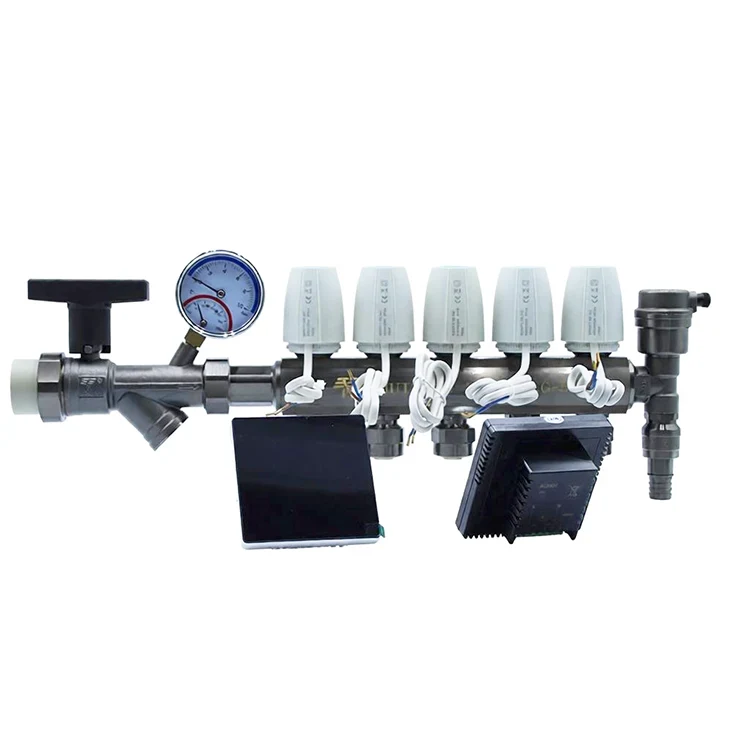

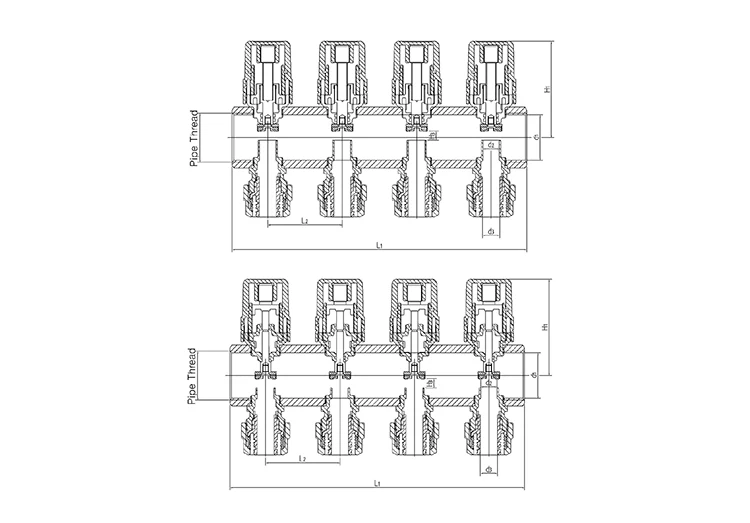

Paramètres techniques

Qu'est-ce que le collecteur intégré en laiton pour les tubes de chauffage par le sol ?

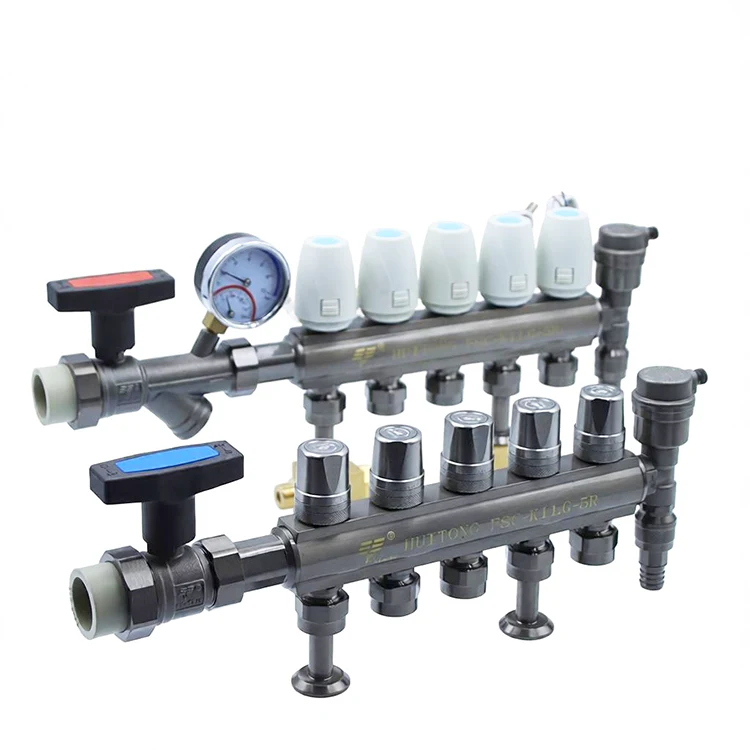

Le collecteur intégré en laiton pour tubes de chauffage par le sol est un collecteur en cuivre jaune à structure intégrée et intégrée spécialement conçu pour les tubes de chauffage par le sol. Elle diffère des vannes à collecteur traditionnelles séparées et assemblées. Il est livré pré-assemblé avec tous les composants nécessaires pour les vannes à bille d'évacuation, de drainage et de dérivation, et est spécifiquement utilisé pour la distribution et la récupération de l'eau de circulation de chauffage dans le système de chauffage par le sol à eau.

Il est compatible avec les tuyaux de chauffage par le sol courants sur le marché, y compris les tuyaux de chauffage par le sol PEX et les tuyaux de chauffage composites aluminium-plastique PEX-AL-PEX. Les spécifications multibranches couvrent les besoins des projets de décoration intérieure à petite échelle et des projets de chauffage commercial à grande échelle.

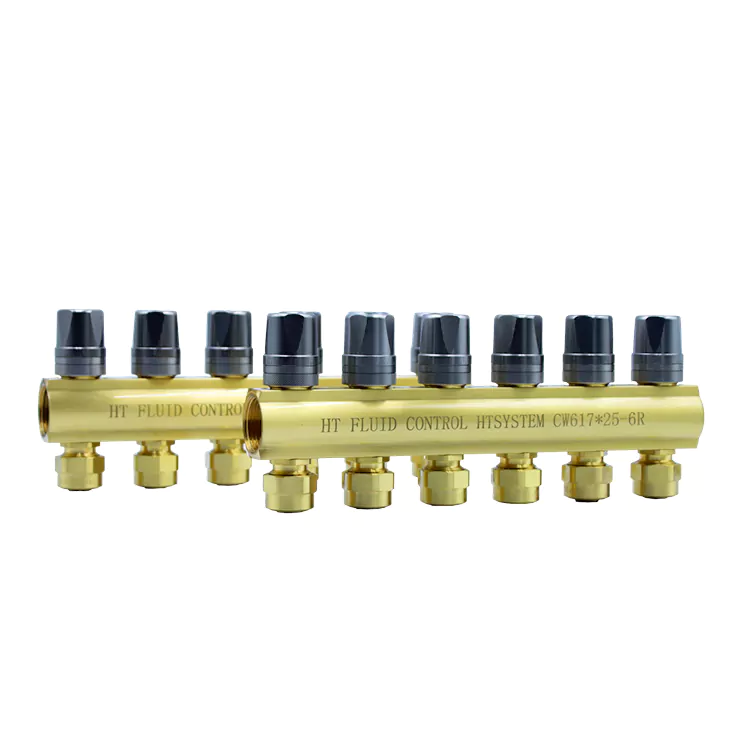

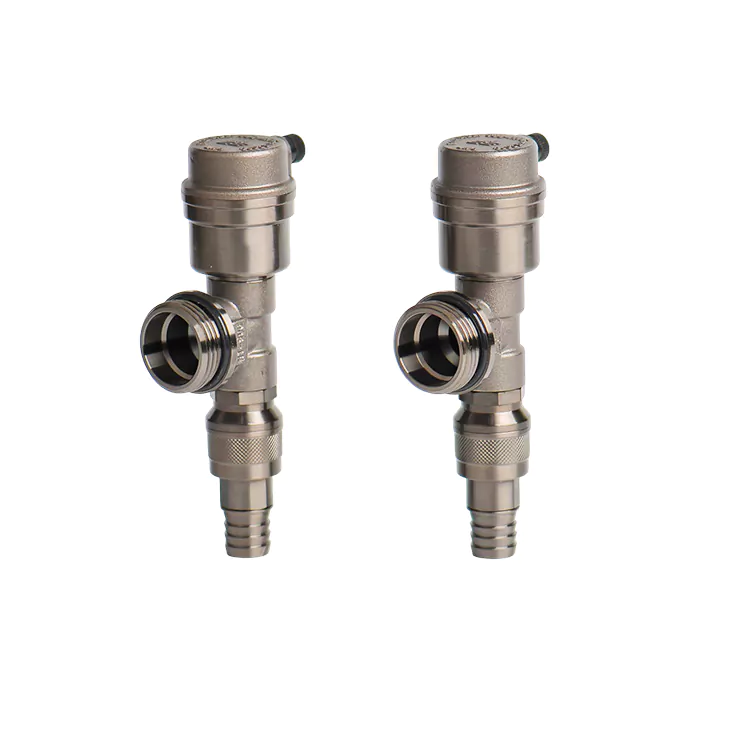

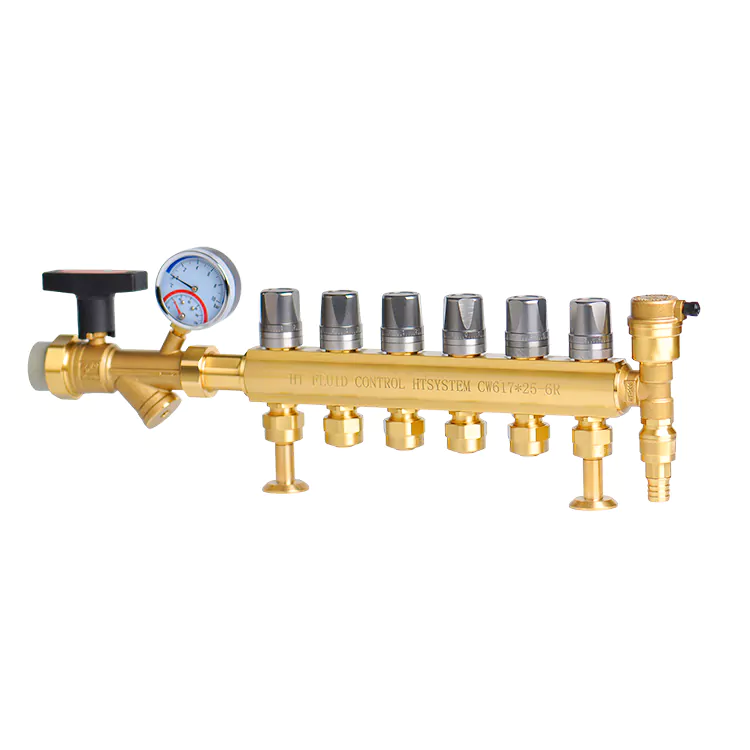

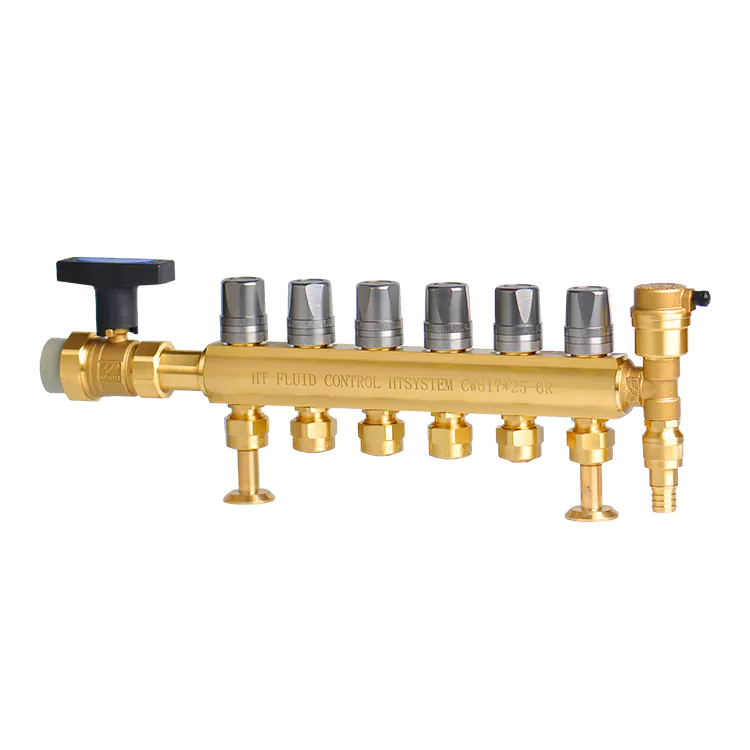

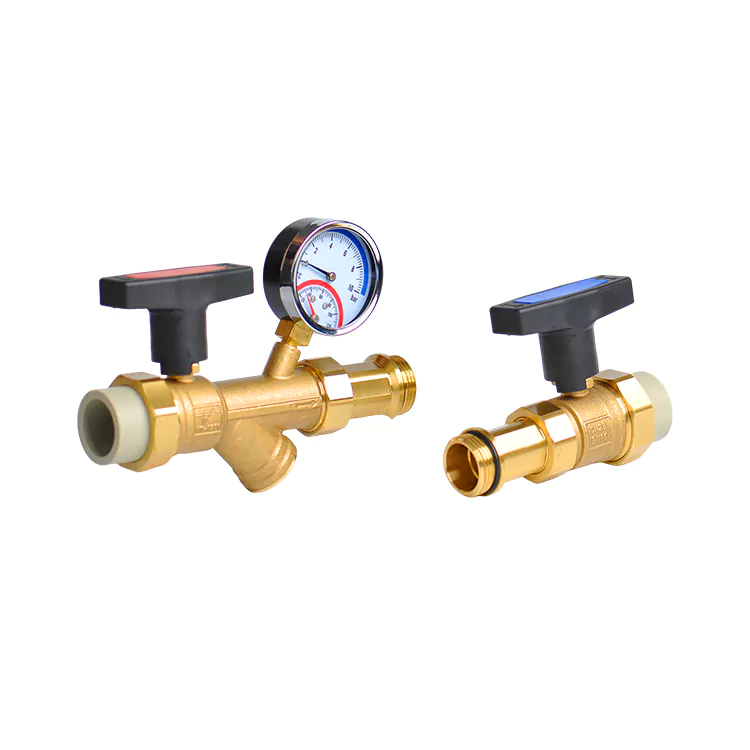

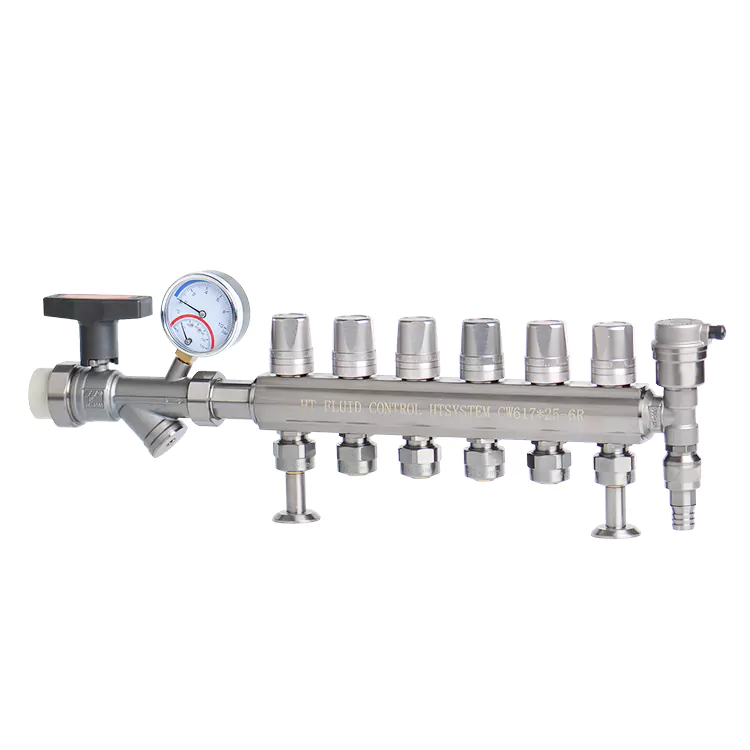

L'unité est équipée de trois composants standard : une vanne d'échappement automatique supérieure, une vanne de drainage inférieure et un robinet à tournant sphérique séparé pour chaque branche. Cet ensemble unique d'équipements peut remplir simultanément quatre fonctions de base : distribution du débit d'eau, évacuation des tuyaux, drainage des impuretés et contrôle marche-arrêt indépendant de chaque branche.

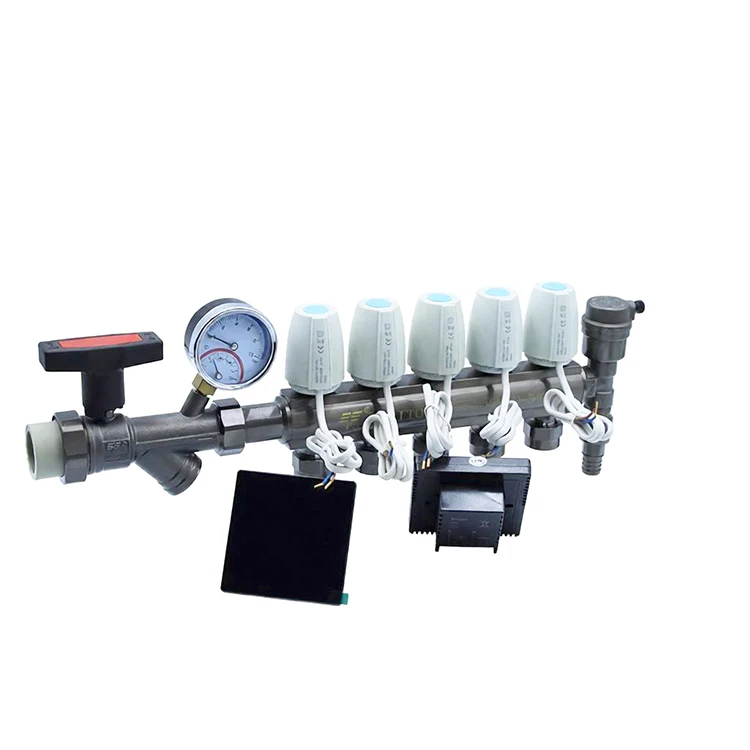

Fonction du produit et scénarios d'application

(1) Fonction essentielle du système de chauffage

1. Répartition équilibrée du débit d'eau de chauffage : les canaux internes précis acheminent uniformément l'eau chaude vers chaque section des tuyaux de chauffage par le sol, évitant un débit d'eau excessif ou insuffisant dans une seule ligne, assurant une température de chauffage uniforme dans toute la maison et réduisant les problèmes de déséquilibre de température local.

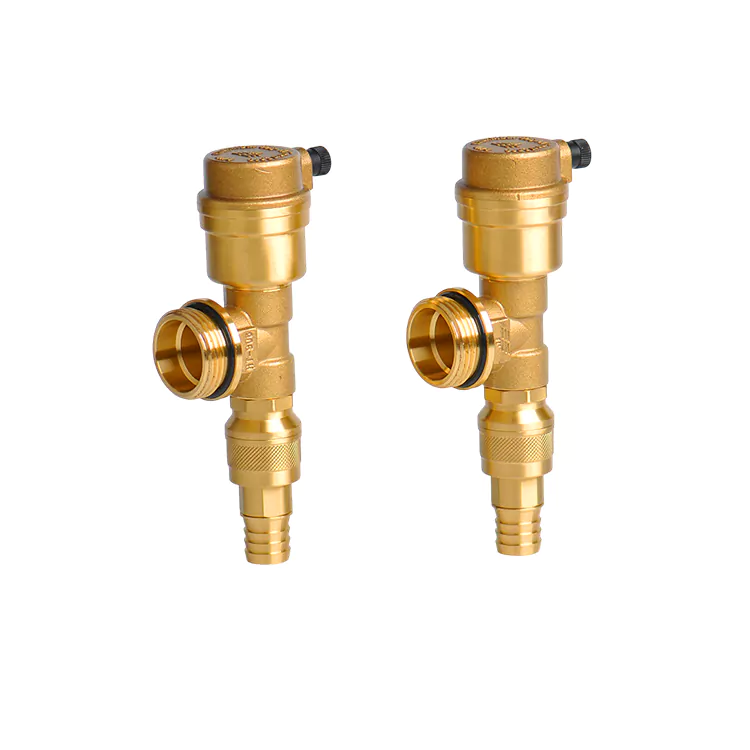

2. Décharge rapide de l'air dans les tuyaux : la valve d'échappement automatique intégrée libère en continu l'air accumulé dans les tuyaux de chauffage par le sol, éliminant les bruits anormaux causés par l'impact du débit d'eau et empêchant le blocage de l'air qui conduit à la stagnation de la circulation du chauffage.

3. Décharge et nettoyage réguliers des tuyaux pour éliminer les impuretés : la soupape de décharge intégrée au bas peut éliminer régulièrement les sédiments, la rouille et d'autres impuretés dans les tuyaux, empêchant le blocage des tuyaux de chauffage par le sol et maintenant une circulation fluide de l'eau de chauffage.

4. Arrêt indépendant de chaque ligne, sans affecter le chauffage de toute la maison : chaque ligne de tuyaux est équipée d'un robinet à tournant sphérique de régulation indépendant. Lorsque le tuyau est obstrué ou fuit et nécessite un entretien, seule la branche défectueuse peut être fermée, sans arrêter l'ensemble du système de chauffage par le sol, réduisant ainsi considérablement l'impact sur le fonctionnement et l'entretien.

(2) Adaptation détaillée des scénarios d'application

1. Système de chauffage au sol résidentiel : pour la rénovation du chauffage au sol dans toute la maison ou les nouveaux projets de construction dans des logements commerciaux et des maisons auto-construites, le corps compact convient aux petites boîtes de chauffage au sol domestique et est compatible avec les spécifications conventionnelles de 2 à 6 lignes pour les maisons de petite taille et de 8 à 12 lignes pour les maisons de grande taille.

2. Projet de chauffage de magasin en façade : installation de chauffage au sol à grande échelle pour les magasins et les restaurants, les spécifications multilignes conviennent aux grands espaces ouverts pour répondre à la demande de contrôle de la température dans différentes zones, et les accessoires intégrés réduisent le temps d'assemblage sur site et raccourcissent la période de décoration du magasin.

3. Projets de chauffage commercial dans les immeubles de bureaux et les immeubles de bureaux : système de chauffage par le sol centralisé dans les immeubles de bureaux à plusieurs étages, prenant en charge l'achat unifié par lots, personnalisant le nombre de lignes secondaires en fonction des divisions d'étage et fournissant des qualifications d'acceptation techniques complètes, adaptées aux projets d'appel d'offres CVC à grande échelle.

Avantages matériels

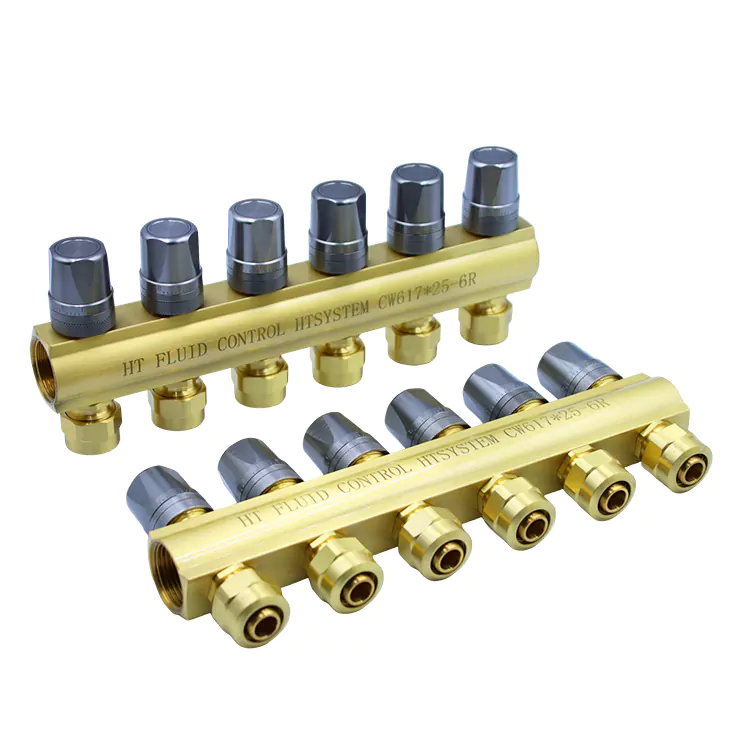

1. Le corps principal est forgé et formé d’une seule pièce en laiton HPb59.

L'épaisseur de la paroi du corps de la vanne est augmentée et le matériau est dense, sans trous ni pores de sable. Le laiton HPb59 possède intrinsèquement d’excellentes propriétés anti-oxydation et anti-corrosion. Il n'est pas sujet à la corrosion ou à la perforation lors du transport prolongé d'eau de chauffage à haute température, ce qui le rend adapté à la circulation continue du système de chauffage tout au long de l'année. La surface est finement polie pour prévenir la rouille et elle n'est pas sujette à l'accumulation de tartre ou de taches, ce qui lui confère une apparence soignée et durable.

2. Joint d'étanchéité en caoutchouc de silicone résistant aux hautes températures

Les accessoires d'étanchéité spéciaux en caoutchouc de silicone qui l'accompagnent sont différents des joints en caoutchouc ordinaires. Ils peuvent résister à la circulation à long terme de l'eau à haute température du système de chauffage et ne sont pas sujets au durcissement, à la fissuration ou à la déformation par retrait. Une utilisation à long terme maintient un joint étanche, éliminant le risque de fuite d'eau à l'interface de dérivation du collecteur.

3. Matériaux durables pour assortir les accessoires fonctionnels

Le robinet à tournant sphérique utilise un corps en laiton combiné à un siège d'étanchéité en caoutchouc fluoré. Il fonctionne sans problème et ne fuit pas même après des dizaines de milliers d'ouvertures et de fermetures. Les noyaux internes de la vanne d'échappement automatique et de la vanne d'égout sont résistants à la corrosion et peuvent résister aux impuretés présentes dans l'eau de chauffage et aux changements alternés de température entre le chaud et le froid, sans rester coincés ou tomber en panne.

Contrôle qualité et avantages

1. Détection pré-spectrale des matières premières

Toutes les billettes de laiton HPb59 sont soumises à des tests de composition spectrale lot par lot. Les indicateurs de teneur en plomb, d'anti-dézincification, de résistance aux hautes températures et de résistance à la corrosion du matériau sont strictement vérifiés. Pour les joints d'étanchéité en caoutchouc de silicone et les robinets à tournant sphérique, des tests de durabilité cyclique à haute température et d'étanchéité à la pression de l'eau sont effectués séparément pour éliminer les risques de vieillissement et de fuite des composants.

2. Tests de performance complets à 100 % des produits finis

Chaque distributeur d'eau à collecteur intégré passe trois tests de base : résistance globale à la pression de l'eau de la coque, détection des fuites de type bulle et équilibre de la distribution du débit d'eau multi-voies. De plus, des contrôles spéciaux sont effectués sur la coaxialité des filetages de dérivation et la douceur de l'ouverture et de la fermeture des vannes à bille pour éviter spécifiquement les défauts courants tels que les fuites de filetage, la distribution inégale du débit d'eau et le blocage des vannes dans des conditions de chauffage à haute température.

3. Traçabilité complète du codage par lots

Chaque distributeur d'eau collecteur est gravé d'un code de lot indépendant unique. Les données du processus de production (forgeage, usinage, assemblage de composants et tests) sont archivées et peuvent être entièrement tracées. Pendant l'expédition, un rapport de détection spectrale de matériau en laiton jaune et un certificat de qualité de pression d'eau et d'étanchéité à l'air d'usine peuvent être fournis simultanément, répondant pleinement aux exigences d'acceptation du chauffage par le sol pour la décoration de la maison, des appels d'offres pour les projets commerciaux de CVC et du dépôt d'achèvement.

4. Avantage unique en matière de contrôle qualité de la structure d'intégration intégrée

Tous les robinets à tournant sphérique d'échappement, de drainage et de dérivation sont standardisés, préinstallés et testés hermétiquement en usine. Par rapport à l’assemblage dispersé de distributeurs d’eau à collecteurs séparés sur site, cela réduit considérablement les risques de fuite causés par des erreurs humaines d’assemblage. Les performances scellées de l'usine sont unifiées et stables, et il n'y a aucun seuil de débogage d'installation sur le site du projet.

Garantie après-vente

Nous avons établi un processus d'inspection de qualité dédié aux raccords de tuyauterie de chauffage. Les matières premières du laiton sont soumises à des tests spectraux lot par lot. Les composants d'étanchéité à haute température et les robinets à tournant sphérique sont soumis à des tests de durabilité en matière de cyclage à haute température et de fuite sous pression d'eau. Tous les produits finis sont soumis à des tests globaux de pression d'eau et d'étanchéité à l'air, et la coaxialité du filetage des vannes de dérivation ainsi que la douceur de l'ouverture et de la fermeture des vannes sont vérifiées pour éviter les fuites d'eau dans des conditions de chauffage à haute température.

Chaque produit est marqué d'un code de lot indépendant. L'ensemble du processus de production est traçable. Nous pouvons fournir des rapports d’essais de matériaux et des certificats de conformité d’usine, répondant aux normes d’acceptation pour la décoration de la maison et l’ingénierie du chauffage par le sol.

Les produits bénéficient d'une garantie d'usine d'origine de 12 mois. Le personnel technique fournit des conseils sur la disposition des pipelines, le débogage des gaz d'échappement et du drainage. Un service client multilingue est disponible pour se connecter aux bons de commande, et une assistance pour les spécifications personnalisées est fournie pour les projets de chauffage par le sol à grande échelle. Les bagues d'étanchéité d'origine, les robinets à tournant sphérique et autres pièces de rechange sont fournis à long terme.

Recommandations d'entretien

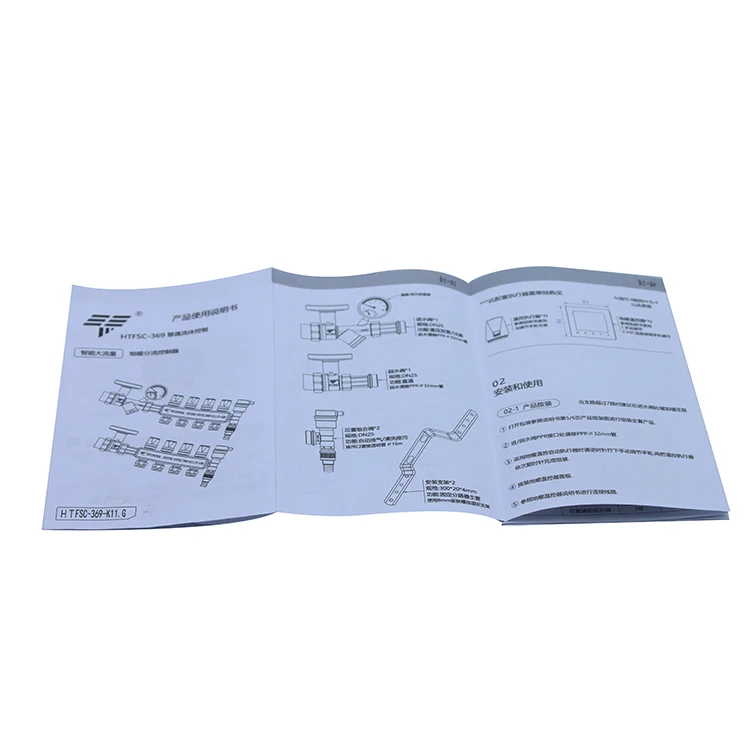

1. Instructions de mise en service initiale des systèmes de chauffage et d'eau

Lors du premier remplissage et de la mise sous pression du système de chauffage géothermique, ouvrez lentement la vanne d'échappement automatique située en haut des vannes de distribution et de collecte d'eau pour évacuer complètement l'air à l'intérieur des tuyaux jusqu'à ce que de l'eau claire et continue sans bulles s'écoule de l'orifice d'échappement, puis fermez-la. Augmentez lentement la pression de l'eau du système, en ajoutant de la pression par étapes pour éviter un choc soudain à haute pression sur les joints et empêcher les fuites d'eau au niveau des interfaces.

2. Procédures d'entretien régulières quotidiennes

Avant chaque saison de chauffage, ouvrez le robinet de vidange inférieur pour évacuer les sédiments, la rouille et autres impuretés accumulés dans la canalisation afin d'éviter que les tuyaux ne se bouchent. Tous les six mois, vérifier l'état d'étanchéité des robinets à tournant sphérique et des vannes d'échappement et de drainage de chaque embranchement. En cas de légère fuite d'eau, serrer modérément les filetages sans démonter l'ensemble des vannes de distribution et de collecte d'eau.

3. Opérations de maintenance des canalisations géothermiques à trajet unique

Lorsqu'une certaine conduite géothermique du système de chauffage ne chauffe pas ou fuit, il suffit de fermer le robinet à tournant sphérique indépendant correspondant à cette conduite de dérivation. Les autres embranchements de chauffage continueront à circuler et à assurer normalement le chauffage. Une fois l'entretien terminé et l'eau ouverte, ouvrez la vanne d'échappement de cette conduite de dérivation pour évacuer l'air accumulé et rétablir le chauffage normal.

4. Mesures de protection pour les systèmes de chauffage géothermique arrêtés à long terme

Lorsque le système de chauffage géothermique est arrêté pendant une longue période à la fin de la saison de chauffage, ouvrez le robinet de vidange pour évacuer toute l'eau accumulée dans toute la canalisation afin d'éviter que les tuyaux et les vannes de distribution et de collecte d'eau ne se fissurent à cause du gel en hiver. Séchez les taches d'eau à la surface des vannes de distribution et de collecte d'eau, gardez l'intérieur du caisson sec et ralentissez l'oxydation et le tartre du laiton.

FAQ

Q1 : Par rapport au collecteur de type divisé, quels sont les principaux avantages du collecteur intégré en laiton pour tubes de chauffage par le sol en termes d'ingénierie de construction ?

R : Pour le collecteur traditionnel de type divisé, les soupapes d'échappement, les soupapes de drainage et les robinets à tournant sphérique doivent être assemblés séparément sur site. Le processus d'assemblage est complexe et les erreurs d'installation humaines peuvent facilement provoquer des fuites. Ce produit est préinstallé en usine avec tous les composants fonctionnels. L'usine effectue le test d'étanchéité à la pression de l'eau et ne nécessite sur place que le raccordement des tuyaux de chauffage par le sol. Cela raccourcit considérablement la période de construction de la décoration et réduit la probabilité de fuite et de retouche des tuyaux.

Q2 : Peut-il être compatible avec les tuyaux PEX et les tuyaux composites aluminium-plastique pour chauffage par le sol ?

R : Il est entièrement compatible. Les connecteurs de dérivation standard du produit peuvent être utilisés pour les spécifications courantes des tuyaux de chauffage PEX et des tuyaux de chauffage par le sol composites aluminium-plastique disponibles sur le marché. Dans les projets de décoration intérieure et commerciaux, où les deux types de tuyaux sont utilisés, il n’est pas nécessaire de remplacer le collecteur. Les achats et la préparation des stocks seront plus pratiques.

Q3 : Le corps en laiton forgé HPb59 accumulera-t-il rapidement du tartre et de la rouille sous un débit d'eau à haute température à long terme ?

R : Le laiton chauffant spécial HPb59 possède d’excellentes propriétés anti-tartre et anti-oxydation. La paroi interne est lisse et ne présente aucun espace de joint après un forgeage unique. Il n’y a pas de coins morts d’accumulation pour l’échelle. La couche antirouille polie en surface peut empêcher l'oxydation par la vapeur d'eau et elle n'est pas sujette à la rouille ou au blocage dans les conditions de circulation d'eau à haute température du chauffage par le sol tout au long de l'année.

Q4 : La soupape d'échappement automatique intégrée nécessite-t-elle une opération manuelle fréquente ?

R : Aucune opération manuelle fréquente n’est requise. La valve est une structure d'échappement entièrement automatique. Lorsque de l’air est généré à l’intérieur du tuyau, il peut être libéré automatiquement. Ce n'est que lorsque le système de chauffage par le sol est rempli d'eau pour la première fois ou réactivé au changement de saison que les vannes d'échappement et de drainage doivent être complètement ouvertes manuellement pour évacuer complètement l'air accumulé. L'utilisation quotidienne peut être effectuée automatiquement.

Q5 : Pour les projets de chauffage par le sol à grande échelle dans les immeubles commerciaux et de bureaux, quels matériaux d'acceptation technique peuvent être fournis ?

R : Chaque expédition peut fournir un ensemble complet de rapports de test de spectroscopie des matériaux en laiton HPb59, de certificat de qualité d'étanchéité à l'air sous pression d'eau en usine et d'un fichier de traçabilité des lots. Les versions papier et électronique seront livrées simultanément pour répondre à toutes les exigences d'examen concernant l'acceptation du chauffage par le sol pour la décoration intérieure, les appels d'offres pour les projets CVC à l'étranger, le dédouanement et le dépôt de l'achèvement du projet.

Q6 : Si le robinet à tournant sphérique indépendant de dérivation fuit, le remplacement complet du collecteur est-il nécessaire ?

R : Aucun remplacement global n’est nécessaire. Tous les robinets à tournant sphérique, les joints d'étanchéité en silicone et les vannes d'échappement et de drainage du produit sont des pièces de rechange d'origine indépendantes de l'usine. Ce n'est que lorsque le joint d'étanchéité ou le robinet à tournant sphérique en position de fuite tombe en panne que les pièces correspondantes peuvent être achetées séparément pour le démontage et le remplacement, réduisant ainsi considérablement le coût de maintenance à long terme du système de chauffage par le sol.
