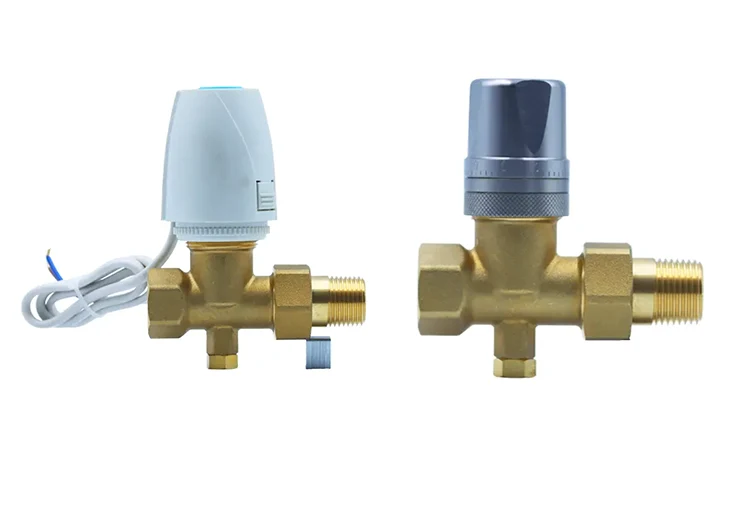

Cette vanne de régulation de débit intégrée pour tuyau de chauffage au sol est un dispositif mécanique développé par Huitong spécifiquement pour les systèmes de chauffage résidentiels et commerciaux de petite à moyenne taille. Il est forgé à partir d'une seule pièce de laiton HPb59 et présente une finition nickelée qui résiste au calcaire et à l'oxydation.
Il intègre un noyau de valve conçu avec précision avec des graduations claires, permettant un réglage manuel et précis du débit d'eau dans les circuits individuels. Cela permet d’équilibrer rapidement les températures de chauffage dans toute la maison, résolvant ainsi efficacement les problèmes de chauffage inégal.
Le corps de la vanne contient des joints EPDM double couche résistant à la chaleur, garantissant des performances sans fuite sous la pression des cycles d'eau chaude et froide à long terme. Sa conception intégrée élimine le besoin d'adaptateurs supplémentaires et réduit les points de fuite potentiels, tandis que sa taille compacte lui permet de s'intégrer facilement dans des armoires de collecteurs étroites.
|

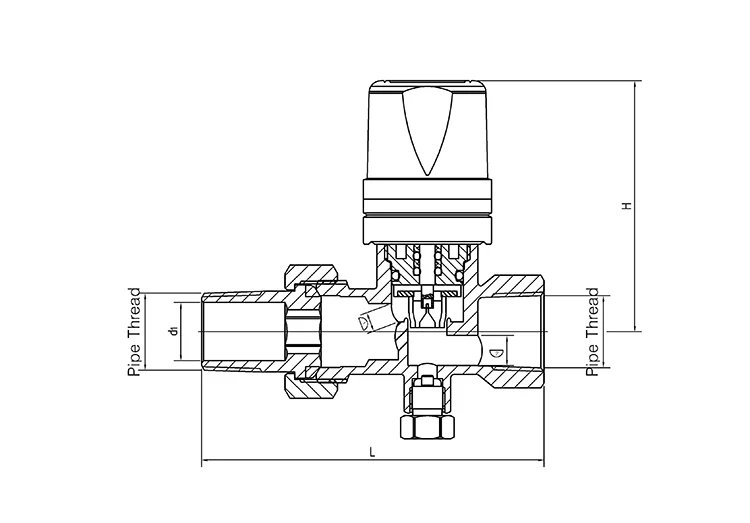

Spécifications du produit |
L |
H |
d1 |
∅ |
Filetage de tuyau |
|
|
DN |
Taille |
|||||
|
15 |
1/2" |
88.2 |
64.7 |
15.0 |
5.0 |
7.75 |
Formé par forgeage à chaud avec des parois épaissies, le matériau est dense et exempt de porosité ou de trous de sable. Il offre une résistance stable à la pression, convient au cycle de l'eau chaude et froide toute l'année dans les systèmes de chauffage par le sol et résiste à la déformation ou à la fissuration.
L'ensemble du corps de la vanne est nickelé pour isoler le matériau de base en laiton du contact direct avec les minéraux aqueux et l'humidité. Cela inhibe efficacement l'accumulation de calcaire et l'oxydation/rouille, prolongeant ainsi la durée de vie de la vanne.
Les billettes de laiton sont soumises à une analyse spectroscopique lot par lot pour garantir qu'aucun métal lourd nocif ne s'échappe et que les spécifications des matériaux sont respectées, conformément aux normes environnementales pour les systèmes de chauffage résidentiels intérieurs.
Dispose d'un noyau de valve interne spécialisé avec des graduations claires. Les utilisateurs peuvent ajuster intuitivement et précisément le débit d'eau pour les circuits individuels ; les paramètres de réglage sont clairement définis et faciles à utiliser, ne nécessitant aucun équipement spécialisé pour la configuration.
En contrôlant indépendamment le débit dans chaque circuit de chauffage par le sol, le système compense les différentes résistances des tuyaux. Cela résout des problèmes tels que le fait que les pièces situées à l'extrémité de la boucle ne parviennent pas à chauffer tandis que les tuyaux plus proches de la source surchauffent, garantissant ainsi des températures de chauffage uniformes et stables dans toute la maison.
L'équilibrage du flux entre les branches élimine les turbulences localisées et la circulation inefficace. Cela réduit la charge sur la pompe de circulation et minimise le besoin d'un fonctionnement continu à haute puissance, ce qui entraîne d'importantes économies d'énergie sur le long terme.
Équipé de deux joints spécialisés EPDM (éthylène propylène diène monomère) conçus pour le chauffage par le sol. Ceux-ci sont soumis à des tests de durabilité standard en usine pour les cycles thermiques et résistent au durcissement, au retrait, à la fissuration ou à la déformation, même en cas d'exposition prolongée à l'eau chaude dépassant 60 °C.
Les joints sont positionnés simultanément au niveau du noyau de la vanne et du filetage du corps de la vanne, garantissant un montage de haute précision. Cela maintient un joint étanche à l'air et aux fuites, même en cas de fluctuations de pression d'eau causées par les cycles thermiques, éliminant ainsi efficacement le risque d'infiltration lente aux points de connexion.
Les composants d’étanchéité ont subi individuellement des dizaines de milliers de cycles de vieillissement à haute et basse température. Cela garantit que les performances d’étanchéité restent intactes pendant un fonctionnement ininterrompu toute l’année dans les applications de chauffage résidentielles ou commerciales.
Le corps de la vanne de régulation de débit intégrée du tuyau de chauffage au sol et le mécanisme de réglage sont formés comme une seule unité, éliminant le besoin d'adaptateurs supplémentaires ou de raccords de répartition du débit. Cela réduit considérablement le nombre de points de connexion filetés, minimisant ainsi le risque de fuite à la source.
La structure profilée et compacte conserve un espace limité dans l'armoire du collecteur. Il permet une installation sans tracas dans des zones confinées, telles que des vides de plafond étroits, des puits de tuyaux verticaux et de petites armoires collectrices résidentielles.
Les deux extrémités du corps de la vanne présentent des spécifications de filetage standard communes à l'industrie du chauffage par le sol, permettant une connexion directe aux collecteurs courants. Il est compatible avec les tuyaux de chauffage PEX et composites aluminium-plastique, ce qui en fait un remplacement direct idéal pour les raccords obsolètes dans les nouvelles installations résidentielles et les projets de rénovation.
Convient au chauffage par le sol dans les appartements et les maisons auto-construites. Il ne nécessite aucun système de contrôle électronique ; Le réglage manuel basé sur l'échelle est simple et équilibre les températures de chauffage dans toutes les pièces. Sa taille compacte s’intègre facilement dans les armoires de chauffage par le sol résidentielles standard.
Idéal pour les espaces commerciaux avec une fréquence d’utilisation élevée et des impuretés potentielles dans les tuyaux. Le réglage manuel permet d'équilibrer la température entre différentes zones selon les besoins. La structure intégrée simplifie l'installation, la rendant adaptée au déploiement CVC standardisé à grande échelle dans les unités commerciales.
Convient aux systèmes de chauffage par le sol centralisés dans les immeubles de bureaux de faible hauteur où une automatisation complexe des bâtiments n'est pas requise. Il réalise l’équilibre hydraulique de manière rentable. Le produit est accompagné d'une certification complète pour l'acceptation du projet, répondant aux exigences d'appel d'offres et de dépôt d'achèvement dans les projets CVC de petite à moyenne taille.
Une solution pour remplacer les anciens raccords de débit simples qui souffrent de fuites ou de problèmes de réglage du débit. Il permet un remplacement direct par cette vanne de débit intégrée sans modifier la tuyauterie principale intégrée, garantissant une faible difficulté d'installation et un délai de mise à niveau court tout en optimisant de manière rentable l'équilibre hydraulique.
Les billettes de laiton subissent une analyse spectrale lot par lot de leur composition chimique. Les noyaux de vanne et les joints EPDM résistants aux hautes températures sont soumis à des tests distincts pour le cycle thermique, la résistance à la pression de l'eau et la durabilité/vieillissement, éliminant ainsi les composants sujets à un vieillissement prématuré ou à une résistance à la pression insuffisante.
Chaque vanne de débit intégrée est soumise à une série complète de tests : résistance à la pression de l'eau du boîtier, détection d'étanchéité/fuite par bulles et tests de durabilité simulés impliquant 10 000 cycles d'ouverture/fermeture. Ces tests vérifient de manière exhaustive les limites de pression, la stabilité de l’étanchéité, la douceur du noyau de valve et la précision des échelles de réglage.
Chaque corps de vanne est marqué au laser avec un numéro de lot de production unique. Les données de chaque étape (forgeage, filetage, assemblage du noyau de vanne et inspection finale) sont archivées pour garantir une traçabilité complète. Lors de l'expédition, nous fournissons des rapports d'analyse spectrale des matériaux en laiton et des certificats hydrostatiques/d'étanchéité à l'air d'usine, répondant à toutes les exigences en matière d'inspections de chauffage par le sol résidentiel, de dépôts d'achèvement de projets CVC commerciaux et de dédouanement à l'étranger.
Tous les produits sont accompagnés d'une garantie fabricant standard de 12 mois couvrant les défauts inhérents de matériaux et de fabrication, tels que les fissures du corps en laiton, les fuites dues à des problèmes d'assemblage, le collage du noyau de valve ou la défaillance de la balance/du cadran.
Les techniciens professionnels fournissent des conseils individuels concernant les normes d'assemblage des vannes de débit du collecteur, les méthodes pratiques de réglage du cadran, les tests de pression des canalisations sectionnelles et le dépannage des fuites d'étanchéité, réduisant ainsi le temps de reprise lors de l'installation et de la mise en service sur site.
Une équipe d'assistance en ligne multilingue s'adapte aux fuseaux horaires mondiaux, garantissant des réponses rapides aux demandes concernant la sélection de produits, le suivi des commandes groupées et les rapports de problèmes après-vente des grossistes étrangers et des petites et moyennes entreprises de chauffage par le sol, garantissant ainsi une communication transfrontalière transparente.
Pour les projets d'approvisionnement en gros commerciaux ou résidentiels à grande échelle, nous proposons des spécifications de filetage personnalisées basées sur les diamètres des tuyaux du collecteur et les exigences de disposition des armoires. Nous fournissons également un approvisionnement stable et à long terme en pièces d'usure remplaçables, telles que des joints OEM EPDM et des obus de valve réglables.
Vanne de contrôle de débit intégrée pour tuyau de chauffage au sol : dispose d'un réglage mécanique manuel à cadran sans actionneurs électroniques. Il est conçu spécifiquement pour les systèmes de chauffage par le sol dans les maisons d'habitation, les petits et moyens magasins et les petits immeubles de bureaux dépourvus de systèmes d'automatisation du bâtiment (BAS) ; il est optimisé pour un équilibrage hydraulique de base à moindre coût. Vanne de débit contrôlée par programme : équipée d'un module de commande électronique à moteur pas à pas ; compatible avec les signaux d'automatisation du bâtiment 0-10 V et Modbus ; adapté aux projets CVC commerciaux dotés de plates-formes de gestion intelligente BMS (par exemple, grands centres commerciaux, immeubles de bureaux de grande hauteur, chauffage central communautaire) ; prend en charge le contrôle de flux à distance basé sur un programme.
Vanne de contrôle de débit intégrée : repose sur la rotation manuelle du noyau de la vanne ; le réglage fin du débit pour une seule branche est réalisé via une échelle intuitive ; ne nécessite aucun câblage de commande électrique associé ni hôte d'automatisation ; la mise en service sur site ne nécessite pas de techniciens spécialisés en contrôle électrique. Vanne de débit contrôlée par programme : prend en charge à la fois le réglage manuel local et le contrôle automatique du débit à distance/programmé via le système du bâtiment ; nécessite l'installation de lignes de signaux de commande électrique et l'intégration avec un hôte d'automatisation ; la mise en service nécessite une expertise en programmation d’automatisation des bâtiments.
Vanne de contrôle de débit intégrée : destinée aux projets de chauffage par le sol de petite à moyenne taille (rénovations résidentielles, petits magasins, bureaux de faible hauteur) ; présente une structure simplifiée sans composants de commande électrique ; coût d'approvisionnement unitaire inférieur ; adapté aux installations CVC rentables et à grand volume. Vanne de débit contrôlée par programme : adaptée aux projets CVC à grande échelle tels que les complexes commerciaux et les systèmes de chauffage central de grande hauteur ; l'inclusion de modules de commande électroniques et de noyaux de vannes de précision augmente le coût unitaire ; adapté aux projets commerciaux haut de gamme avec des budgets pour la mise à niveau de bâtiments intelligents.
Vanne de contrôle de débit intégrée : ne contient aucun composant électrique ; seuls le noyau de valve et les joints sont des pièces d'usure ; nécessite peu de types de pièces de rechange et permet un remplacement simple ; la maintenance ne nécessite pas l'intervention d'un électricien : les installateurs de CVC peuvent gérer le remplacement des pièces ; faibles coûts d'entretien. Vanne de débit contrôlée par programme : les pièces d'usure comprennent l'actionneur électronique, le module de communication, le noyau de vanne et les joints ; les pannes de composants électriques nécessitent un dépannage par des techniciens spécialisés ; implique une gamme plus large de pièces de rechange ; des coûts de maintenance globaux à long terme plus élevés.
Vanne de contrôle de débit intégrée : nécessite uniquement des raccords de tuyaux filetés ; aucun espace nécessaire pour le câblage électrique ; peut être installé directement dans des armoires compactes de chauffage par le sol ou dans des canalisations de plafond dissimulées ; aucune étape d'installation de câblage supplémentaire n'est requise. Vanne de débit contrôlée par programme : en plus de l'installation de la tuyauterie, un espace doit être réservé pour la pose du câblage de commande électrique ; la salle mécanique et les puits de tuyaux d'équipement nécessitent des chemins de câbles de support, ce qui augmente les étapes de construction sur site et les heures de travail.
R : Les bouchons en plastique à l'ancienne et les raccords de tuyauterie simples n'ont pas de capacités de régulation du débit et ne peuvent pas équilibrer le débit d'eau à travers les branches du chauffage par le sol, ce qui conduit facilement à un chauffage ou un refroidissement inégal dans toute la maison. Les raccords de débit standard sans échelle n'ont pas de référence pour le réglage, s'appuyant entièrement sur l'expérience de l'installateur ; cela rend la mise en service difficile et sujette à une dérive de débit ultérieure. La vanne de régulation de débit intégrée pour tuyau de chauffage au sol comprend un noyau de vanne avec des marquages précis, permettant un réglage manuel intuitif du débit pour chaque circuit. Sa structure intégrée réduit le nombre de points de connexion sujets aux fuites, permet un équilibrage hydraulique rentable et convient à divers projets de chauffage par le sol de petite à moyenne taille.
R : Il utilise des joints EPDM spécialement conçus pour le chauffage par le sol. Ceux-ci ont passé avec succès les tests de durabilité en usine impliquant plus de mille cycles d'alternance de températures chaudes et froides (supérieures à 60°C). Ils ne durciront pas, ne rétréciront pas et ne se fissureront pas lorsqu’ils seront immergés dans l’eau chaude toute l’année. L'étanchéité à deux points – au niveau du noyau de la vanne et des filetages – empêche efficacement les fuites lentes aux points de connexion sur le long terme.
R : Il utilise des spécifications de filetage standard communes aux marchés nationaux et internationaux du CVC, ce qui le rend compatible avec plus de 95 % des grandes marques de collecteurs de chauffage par le sol. Il permet un remplacement direct dans divers systèmes nouveaux et existants, notamment les maisons d'habitation, les maisons auto-construites, les magasins et les petits immeubles de bureaux. Des spécifications de filetage personnalisées sont disponibles pour les projets à grande échelle utilisant des collecteurs non standard.
R : Le corps de la vanne présente une conception compacte et simplifiée adaptée à une installation à l'extrémité d'un collecteur ou sur un embranchement ; seule la poignée de réglage graduée dépasse, permettant au corps principal de la vanne d'être entièrement enveloppé dans l'isolation du chauffage par le sol. Qu'il soit installé dans une armoire de chauffage résidentielle compacte ou dans une gaine utilitaire étroite avec un dégagement limité, le débit peut être facilement ajusté en tournant manuellement la poignée, sans être obstrué par une tôle, une tuyauterie ou une isolation, permettant un fonctionnement fluide par une seule personne.
R : Absolument. Les spécifications de filetage de la vanne sont compatibles avec les raccords utilisés sur les collecteurs plus anciens. La mise à niveau nécessite simplement de retirer les composants existants et obsolètes et d'installer directement cette vanne de débit intégrée ; il n'est pas nécessaire de couper ou de modifier les principales conduites d'alimentation intégrées, ce qui réduit considérablement la complexité de la modernisation, ainsi que les coûts de matériaux et de main d'œuvre.
R : Les raccords universels de contrôle de débit sont des composants à usage général qui nécessitent des adaptateurs supplémentaires pour se connecter aux collecteurs : ils occupent plus de place dans l'armoire du collecteur et ajoutent des points de fuite potentiels. Cette vanne est spécialement conçue pour l'installation à l'extrémité d'un collecteur de chauffage par le sol : elle combine le raccordement et la régulation du débit dans un seul corps intégré, ne nécessite aucun adaptateur supplémentaire et s'intègre de manière compacte dans les armoires de collecteur étroites. C'est le choix optimisé pour les projets de chauffage par le sol résidentiels et commerciaux de petite et moyenne taille où l'espace des armoires est limité.
