Lors de la construction de conduites d'approvisionnement en eau et de drainage, de CVC et de fluides pneumatiques, les positions de rotation à 90 degrés des conduites sont sujettes aux fuites, à une construction compliquée et à des risques d'incendie potentiels. Les coudes traditionnels sont installés par soudage ou par enfilage et enroulement de rubans d'étanchéité. Cette méthode nécessite beaucoup de travail manuel et il existe un risque d'incendie dû au soudage à haute température. Au fil du temps, en raison des températures alternées et des vibrations des pipelines, les interfaces sont susceptibles de se desserrer et de fuir ou de laisser échapper du gaz. De plus, les canaux d'écoulement internes des coudes ordinaires sont rugueux, ce qui entraîne une résistance élevée aux fluides et une consommation d'énergie accrue du système.

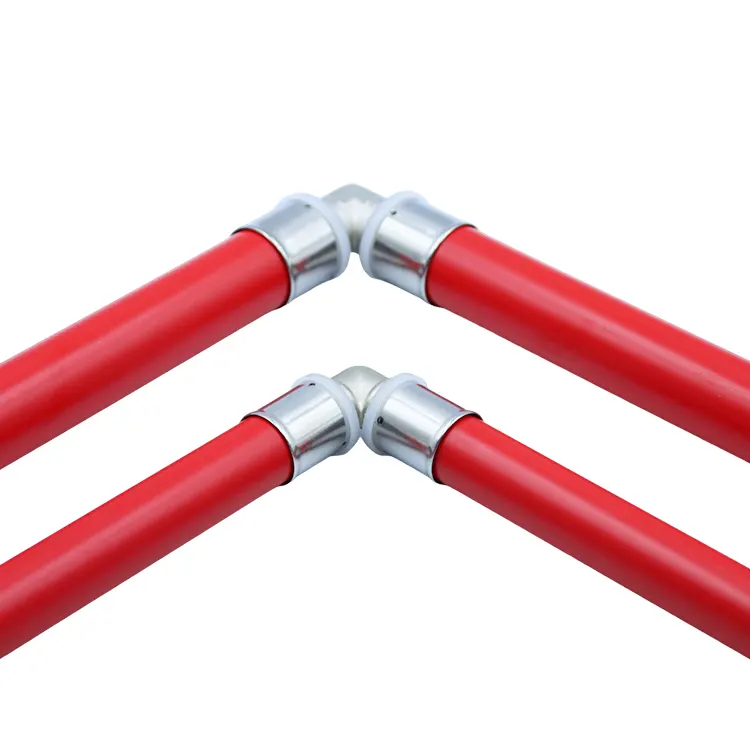

Ce connecteur coudé à ajustement serré en laiton répond spécifiquement à divers problèmes liés à la construction de tournage de pipelines et à la maintenance ultérieure. Le produit est fabriqué en laiton sans plomb et dispose d'une structure d'étanchéité à compression intégrée. Il ne nécessite ni soudure ni accessoires d’étanchéité supplémentaires. À l’aide d’outils de compression standard, il peut rapidement réaliser une connexion d’étanchéité permanente.
Il est compatible avec les tuyaux en cuivre et les tuyaux en acier inoxydable, capables de transporter de l'eau froide et chaude, des fluides chauffants, de l'air comprimé, etc. La pression de service peut atteindre 1,6 MPa et la plage de température applicable est de -20 °C à 120 °C. Il peut résister longtemps aux cycles de température et aux vibrations des pipelines. La paroi intérieure est lisse, réduisant la perte de fluide, et c'est l'accessoire de tournage préféré pour les nouvelles installations et la rénovation de canalisations de décoration intérieure, d'utilisation commerciale et industrielle légère.
|

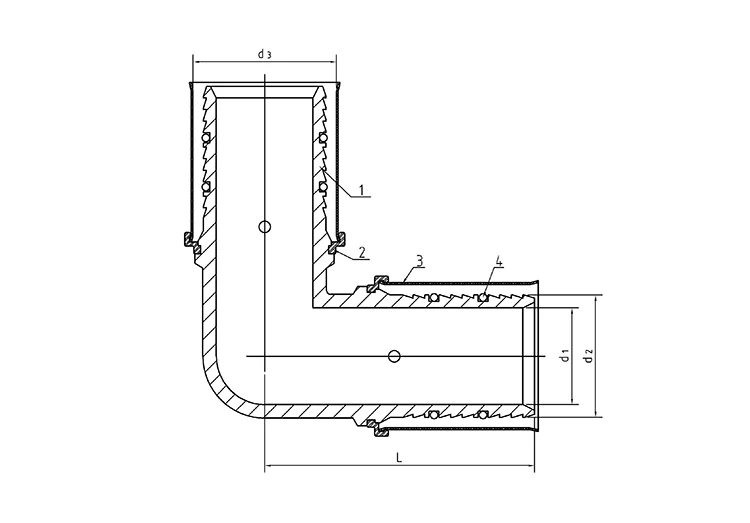

Taille du produit |
Tuyau composite aluminium-plastique T |
d1 |
d2 |
d3 |
L |
Matériaux du produit |
|||
|
16 mm-16 mm |
2,0 mm |
7.5 |
11.80 |
16.5 |
37.75 |
CW617 |
PE |
SUS304 |
EPDM |
|
20 mm à 20 mm |
2,0 mm |
10.5 |
15.80 |
20.5 |
40.3 |
||||
|
25 mm-25 mm |
2,5 mm |
15.0 |
19.80 |
25.5 |
49.9 |
||||
|
32 mm–32 mm |
3,0 mm |
20.0 |
25.75 |
32.5 |
54.4 |
||||
|
40 mm–40 mm |
4,0 mm |
25.0 |
31.75 |
40.5 |
69.8 |
||||
|
50 mm–50 mm |
4,5 mm |
34.0 |
40.75 |
50.5 |
76.8 |
||||
|
63 mm–63 mm |
6,0 mm |
42.0 |
50.75 |
63.5 |
107.2 |
||||
Livré avec un joint d'étanchéité intégré, éliminant le besoin de soudage, de taraudage, d'enroulement de matières premières, etc., réduisant ainsi le coût d'achat de matériaux de construction.
En combinaison avec des outils de compression conformes aux normes de l'industrie, une seule personne peut réaliser le raccordement du tuyau en quelques secondes, obtenant ainsi un verrouillage permanent sans desserrage, raccourcissant considérablement la période globale de construction du pipeline et réduisant les coûts de main-d'œuvre.
Aucun soudage à haute température n'est requis tout au long du processus, éliminant les risques de brûlures et d'incendies, adapté aux espaces de construction restreints tels que les vides de plafond, les locaux techniques fermés et les routes de canalisations commerciales densément peuplées.
Le connecteur coudé en laiton à ajustement serré est forgé à partir de laiton sans plomb de haute pureté, sans aucune lixiviation de métaux lourds. Il est conforme aux normes de sécurité des canalisations d'eau potable et peut être utilisé pour la purification de l'eau domestique et le transport d'eau chaude à long terme.
Le matériau de base en laiton a une densité élevée et une résistance mécanique suffisante. Il présente une excellente résistance à l’oxydation et à la corrosion moyenne. Il est peu probable qu'il se forme du tartre ou de la rouille sous une circulation d'eau et d'air à long terme et convient à un fonctionnement continu tout au long de l'année.
La capacité de pression nominale peut atteindre 1,6 MPa. Il peut résister à des températures allant de -20 degrés Celsius pour l'antigel dans des environnements froids à 120 degrés Celsius pour les opérations d'échange thermique. Ses performances ne diminueront pas sous les différences de température saisonnières et les cycles froid-chaud.
La partie interne du coude a subi un traitement de tournage et de finition de haute précision. Le canal d'écoulement est plat et lisse, réduisant considérablement la résistance à l'écoulement du fluide et réduisant la perte de pression du pipeline. Cela améliore l’efficacité opérationnelle globale des systèmes de CVC et d’alimentation en gaz.
Un joint d'étanchéité élastique dédié est intégré, qui peut s'adapter à la déformation causée par la dilatation et la contraction thermiques et les vibrations mécaniques du pipeline. Une utilisation à long terme garantit une étanchéité stable, éliminant les fuites d'eau et les fuites d'air.
Après le pressage de l'outil, le matériau du tuyau et le coude sont étroitement liés et la force est uniformément répartie. Sous les fluctuations de la pression de l'eau et de la pression de l'air, il n'y aura pas de glissement du matériau du tuyau ni de relâchement de l'interface, garantissant ainsi la stabilité à long terme du fonctionnement du pipeline.
La conception standardisée du port de compression permet une connexion stable avec des tuyaux en cuivre et des tuyaux en acier inoxydable, sans avoir besoin de joints de conversion supplémentaires. Les rénovations de pipelines nouvelles et anciennes peuvent être directement utilisées.
Le connecteur coudé à pression en laiton peut transporter en toute sécurité des fluides courants tels que l'eau froide, l'eau chaude sanitaire, les fluides chauffants à haute température et l'air comprimé. Il couvre quatre scénarios : l'approvisionnement en eau et le drainage, la climatisation centrale, le chauffage centralisé et les canalisations pneumatiques.
La taille globale est petite et régulière, adaptée aux espaces étroits du plafond, aux puits de tuyaux étroits et aux espaces étroits à l'intérieur de l'équipement. Il peut s'adapter de manière flexible aux configurations de pipelines complexes et multi-angles.
Avant que chaque lot de produits finis ne quitte l'usine, les trois procédures d'inspection - test de résistance à la pression et de résistance à la pression, détection des fuites d'étanchéité à l'air et étalonnage de la précision de la taille - sont terminées. Tous les produits défectueux présentant des écarts de taille, un défaut d’étanchéité ou une résistance à la pression insuffisante sont éliminés.
L'ensemble du processus d'entrée, de traitement et de formage des matières premières, ainsi que d'inspection des produits finis, est enregistré et archivé de manière uniforme. Chaque lot de marchandises peut être tracé tout au long du processus, garantissant ainsi une qualité constante et stable des différents lots de produits.
Fourniture personnalisable de certificats d'inspection des matériaux, de rapports de tests de résistance à la pression et d'étanchéité des produits finis, ainsi que de certificats d'origine officiels. Répond pleinement aux normes d'acceptation et de dépôt de projets nationaux, ainsi que de dédouanement et d'inspection transfrontaliers à l'étranger.
L'usine prend en charge une production personnalisée pour des spécifications non standard et des conditions de travail spéciales. Sur la base de la disposition des pipelines et des caractéristiques moyennes des projets commerciaux et industriels à grande échelle, des coudes et des raccords sur mesure de tailles exclusives peuvent être produits.
Avec un système de service de commerce extérieur mature, chaque lot d'expédition de connecteurs coudés à pression en laiton peut être accompagné d'un ensemble complet de documents de qualification de dédouanement, simplifiant le processus de dédouanement pour les clients étrangers et réduisant le temps et le coût du commerce transfrontalier.
Une équipe professionnelle de technologie de canalisations de fluides est équipée pour fournir la sélection de canalisations, les directives d'installation par compression et les solutions de dépannage sur site. Ils répondent rapidement aux problèmes de construction et d’exploitation des clients au pays et à l’étranger.
Utilisé pour les connexions tournantes à 90 degrés des conduites d'approvisionnement en eau résidentielles et d'eau chaude. Fabriqué en matériau sans plomb, il est sûr et respectueux de l'environnement. L'installation à compression dissimulée ne présente aucun risque de fuite et convient à la construction précise et dissimulée de canalisations dans la décoration de la maison.
Convient pour tourner les canalisations de circulation froides et chaudes de la climatisation centrale des bâtiments commerciaux. La conception à faible résistance au débit réduit la consommation d'énergie du système de climatisation et convient aux bâtiments commerciaux avec un fonctionnement fréquent et continu tout au long de l'année.
Capable de tolérer à long terme une circulation d’eau chaude de 120 ℃. La structure scellée résiste à la déformation provoquée par la dilatation et la contraction thermiques de la canalisation et est stable pour une utilisation dans les canalisations de chauffage centralisées des zones résidentielles et des parcs industriels pour le retournement et le raccordement.
Convient pour tourner les conduites d'alimentation en air comprimé dans les ateliers d'usine. L'étanchéité est étanche sans fuite de gaz et les performances de pression sont stables, répondant aux exigences de rénovation des pipelines des petits équipements pneumatiques industriels.
Lorsque le pipeline sur site est un tuyau en cuivre ou un tuyau en acier inoxydable à paroi mince, choisissez directement le coude de compression du diamètre du tuyau correspondant ; pour les projets de rénovation utilisant un mélange de ces deux matériaux de tuyaux, adoptez uniformément cette interface de compression universelle, et aucun accessoire supplémentaire de changement de taille n'est requis.
Pour l’approvisionnement en eau domestique et en eau chaude sanitaire, le modèle de base sans plomb est préféré ; pour le chauffage par le sol, les conduites d'eau chaude à haute température de chauffage centralisé, préparez à l'avance le modèle d'étanchéité pouvant résister à une température élevée de 120 ℃ ; pour les canalisations pneumatiques à air comprimé d'atelier, choisissez le produit en lot avec une étanchéité à l'air améliorée.
Pour les canalisations extérieures dans les hivers nordiques ou les sous-sols souterrains non chauffés, il est nécessaire de sélectionner le modèle d'étanchéité pouvant résister à une basse température de -20 ℃ ; pour l'approvisionnement en eau intérieure à température normale et les voies navigables de climatisation, le modèle standard peut répondre aux exigences d'utilisation.
Pour les positions de construction étroites telles que les vides de plafond et les armoires d'équipement étroites, privilégiez la sélection de coudes de compression compacts de petit volume ; pour les salles de machines ouvertes et les canalisations exposées au sol, le modèle standard conventionnel peut être sélectionné, offrant un espace d'exploitation d'installation plus suffisant.
Pour l'eau du robinet domestique et les petits systèmes de chauffage par le sol avec une pression inférieure à 1,0 MPa, le modèle standard à pression de 1,6 MPa est suffisant ; pour la climatisation centrale commerciale et les grandes unités de chauffage, il est recommandé de réserver une redondance de pression et d'acheter uniformément la spécification de résistance à la pression de 1,6 MPa pour éliminer le risque de fuite à haute pression.
R : Les coudes traditionnels nécessitent des processus de construction complexes et le processus de soudage présente des risques en matière de sécurité incendie. Au fil du temps, les joints ont tendance à se desserrer et à fuir. Le connecteur coudé à pression en laiton, en revanche, ne nécessite pas de soudure et ne nécessite pas d'accessoires d'étanchéité supplémentaires. Il a une vitesse de construction rapide et le joint devient durablement stable après le moulage par compression. Il résiste aux vibrations et aux changements de température, sans aucune fuite. Les coûts globaux de construction et d’exploitation à long terme sont inférieurs.
R : Absolument. Le produit est fabriqué en laiton sans plomb et ne libère aucune substance nocive. Il est conforme aux spécifications domestiques pertinentes en matière de matériaux d'approvisionnement en eau à usage domestique et peut être utilisé en toute sécurité et de manière permanente dans les systèmes de purification d'eau domestique et les conduites d'eau chaude domestique.
R : Il n’y aura aucune fuite. Le coude est équipé d'un joint d'étanchéité spécial résistant aux hautes et basses températures et aux chocs à l'intérieur. Après avoir subi des cycles froids et chauds et des tests continus de durabilité des vibrations, il peut s'adapter à la dilatation et à la contraction thermiques du pipeline, en maintenant une étanchéité et une adhérence stables sur le long terme, et il n'y aura aucun problème de fuite d'eau ou de fuite d'air.
R : En termes de tuyaux, il peut être compatible avec les tuyaux en cuivre et les tuyaux en acier inoxydable ; pour les médias, il peut transporter de l'eau froide, de l'eau chaude sanitaire, du fluide caloporteur à haute température, de l'air comprimé. Il s'applique à divers scénarios tels que la décoration de la maison et l'usage civil, la CVC commerciale et la tuyauterie pneumatique industrielle légère.
